Vlastnosti
● Minimální ztráta vložení
● Výjimečná stabilita signálu
● Možnost vysokorychlostního přepínání
● Široké pokrytí vlnových délek
● Energeticky účinný výkon
● Robustní a kompaktní design
Aplikace
● Testování a monitorování sítě
● Redundance optických sítí
● Optické směrování signálu

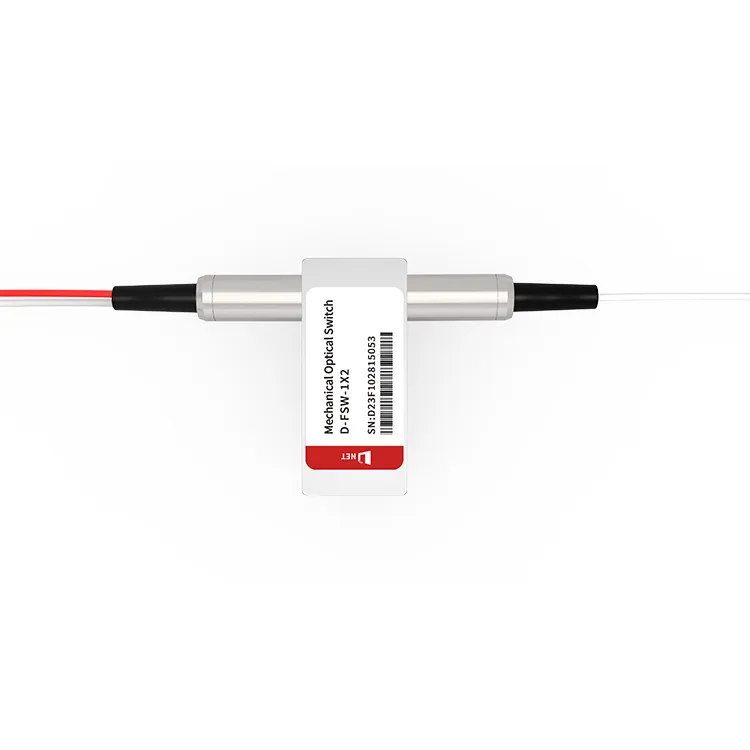

Populární Tagy: Mechanický optický spínač 1X2 OPTO, Čína Výrobci, dodavatelé, továrna mechanických optických spínačů 1X2 OPTO
Specifikace
|
Provozní vlnová délka |
1260~1620nm (SM) 850nm (MM) |
Ztráta vložení |
Menší nebo rovno 1.{1}}dB |
|
Ztráta závislá na vlnové délce |
Menší nebo rovno 0,25dB |
Ztráta závislá na polarizaci |
Menší nebo rovno 0,05dB |
|
Ztráta závislá na teplotě |
Menší nebo rovno 0,20 dB |
Návratová ztráta |
SM Větší nebo rovno 50 dB MM Větší nebo rovno 30 dB |
|
Kříž rozhovor |
SM Větší nebo rovno 55 dB MM Větší nebo rovno 35 dB |
Přepnout čas |
Menší nebo rovno 8 ms |
|
Opakovatelnost |
Menší nebo rovno ±0,02dB |
Trvanlivost |
Větší nebo rovno 107krát |
|
Provozní napětí |
3 nebo 5V |
Typ přepínače |
Bez zajištění/Západka |
|
Provozní teplota |
-20 ~ 70 stupňů |
Skladovací teplota |
-40~＋85 stupňů |
|
Optický výkon |
Menší nebo rovno 500 mW |
Dimenze |
27.0D×12.0Š×8,2V mm |
Konfigurace pinů
|
Typ |
Optická trasa |
Elektrický pohon |
Senzor stavu |
||||||
|
1×2 |
Kolík 1 |
Pin5 |
Kolík 6 |
Kolík 10 |
Připnout 2-3 |
Připnout3-4 |
Připnout7-8 |
Připnout 8-9 |
|
|
Západka |
P1-P2 |
-- |
-- |
GND |
V＋ |
Blízko |
OTEVŘENO |
OTEVŘENO |
Blízko |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
OTEVŘENO |
Blízko |
Blízko |
OTEVŘENO |
|
|
Bez západky |
P1-P2 |
-- |
-- |
-- |
-- |
Blízko |
OTEVŘENO |
OTEVŘENO |
Blízko |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
OTEVŘENO |
Blízko |
Blízko |
OTEVŘENO |
|
Mechanické rozměry (jednotka: mm)
Optická trasa
Informace pro objednání
|
FSW |
-1X2- |
-Vlnová délka- |
-Typ spínače- |
-Napětí- |
-Typ vlákna- |
-Balík- |
- Délka vlákna - |
-Konektor- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speciální＝0 |
Zamykání＝1 Bez aretace＝2 MINI aretace＝3 MINI bez aretace＝4 Speciální＝0 |
3V=3 5V=5 Speciální＝0 |
SM28=1 50/125=5 62.5/125=6 Speciální＝0 |
Holé vlákno=1 900um trubice=3 Speciální＝0 |
0.25m=1 0.5m=2 1.0m=3 Speciální＝0 |
Žádné=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplexní LC=8 Speciální＝0 |
FAQ
1. Co je to opto-mechanický spínač
Odpověď: Optomechanický spínač, alternativně označovaný jako elektrooptický spínač nebo optický spínač, slouží k selektivnímu směrování nebo přepínání optických signálů mezi různými cestami nebo kanály. Dosahuje toho fyzickou změnou polohy optické součásti, jako je zrcadlo nebo hranol, čímž se řídí směr toku světla.
2. Co je lepší optický nebo mechanický spínač?
Odpověď: Výběr mezi optickými a mechanickými přepínači závisí na několika faktorech, včetně specifických požadavků aplikace, rozpočtových omezení a požadovaných výkonnostních charakteristik. V aplikacích, kde jsou kritické nízké vložné ztráty, vysoká spolehlivost a široká šířka pásma, mohou být preferovanou volbou optické přepínače. Na druhou stranu, pokud je cenová efektivita a jednoduchost důležitější, mechanické spínače by mohly být lepší volbou.
3. Jaké jsou různé typy optických přepínačů
Odpověď: Optické spínače, také označované jako opto-mechanické spínače, jsou zařízení určená k přenosu signálů a řízení datového toku prostřednictvím využití světla. Na rozdíl od tradičních mechanických spínačů, které se spoléhají na fyzické kontakty a kovové součásti, tyto spínače využívají světelné paprsky pro detekci a přesměrování signálů.
