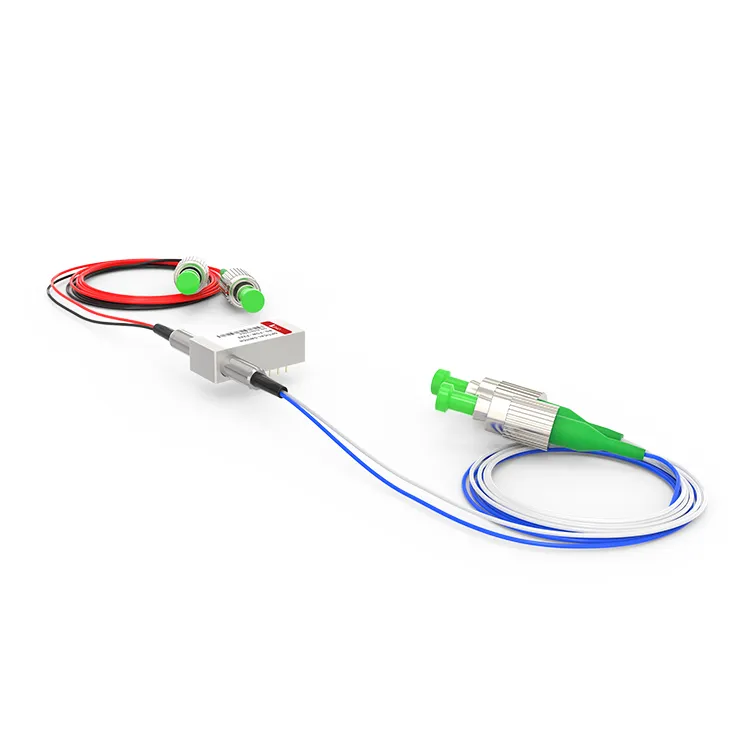

F2X2 OPTO mechanický optický spínač

F2X2 OPTO mechanický optický spínač
Mechanický optický přepínač F2X2 je kompletní zařízení mechanického optického přepínače se dvěma vstupními porty a dvěma výstupními porty. Přijímá mechanickou strukturu pro realizaci přepínání směrování optického signálu a přepíná optický signál z jednoho vstupního portu na jiný výstupní port mechanickým provozem.

Odeslat dotaz

Popis

Technické parametry

Podrobnosti o produktu

Opto-mechanický přepínač F2X2 funguje buď nasměrováním nebo blokováním vstupního optického signálu pro připojení optického kanálu k výstupnímu optickému vláknu. Verze s aretací zachovává zvolenou optickou cestu i po odstranění signálu měniče, zatímco verze bez aretace se při výpadku napájení ve výchozím nastavení buď zapne, nebo vypne. Mechanický optický přepínač F2X2 se může pochlubit vložnou ztrátou menší než 1.{7}}dB a rychlou dobou odezvy, což umožňuje přepínání optických signálů na úrovni nanosekund, čímž splňuje požadavky vysokorychlostního přenosu.

Populární Tagy: f2x2 opto mechanický optický spínač, Čína f2x2 opto mechanický optický spínač, výrobci, dodavatelé, továrna

Specifikace produktu

Provozní vlnová délka	1240~1680nm (SM)	Ztráta vložení	Menší nebo rovno 1.{1}}dB
Ztráta závislá na vlnové délce	Menší nebo rovno 0,25dB	Ztráta závislá na polarizaci	Menší nebo rovno 0,05dB
Ztráta závislá na teplotě	Menší nebo rovno 0.20dB	Návratová ztráta	SM Větší nebo rovno 55 dB
Kříž rozhovor	SM Větší nebo rovno 70 dB	Přepnout čas	Menší nebo rovno 8 ms
Opakovatelnost	Menší nebo rovno ±0,02dB	Trvanlivost	Větší nebo rovno 10⁷časy
Provozní napětí	3 nebo 5V	Typ přepínače	Bez zajištění/Západka
Provozní teplota	-20 ~ 70 stupňů	Skladovací teplota	-40~＋85 stupňů
Optický výkon	Menší nebo rovno 500 mW	Dimenze	27.0D×12,5Š×8,4V mm

Konfigurace pinů

Typ	Optická trasa	Elektrický pohon				Senzor stavu
F2×2	Optická trasa	Kolík 1	Kolík 5	Kolík 6	Kolík 10	Připnout 2-3	Připnout 3-4	Připnout 7-8	Připnout 8-9
Západka	P1-P4,P2-P3	--	--	GND	V＋	Blízko	OTEVŘENO	OTEVŘENO	Blízko
Západka	P1-P3,P2-P4	V＋	GND	--	--	OTEVŘENO	Blízko	Blízko	OTEVŘENO
Bez západky	P1-P4,P2-P3	--	--	--	--	Blízko	OTEVŘENO	OTEVŘENO	Blízko
Bez západky	P1-P3,P2-P4	V＋	--	--	GND	OTEVŘENO	Blízko	Blízko	OTEVŘENO

Mechanické rozměry (jednotka: mm)

Optická trasa

Informace pro objednání

RD-FSW

-F2X2-

-Vlnová délka-

-Typ spínače-

-Napětí-

-Typ vlákna-

-Balík-

- Délka vlákna -

-Konektor-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Speciální＝0

Zamykání＝1

Bez aretace＝2

MINI aretace＝3

MINI bez aretace＝4

Speciální＝0

3V=3

5V=5

Speciální＝0

SM28=1

50/125=5

62.5/125=6

Speciální＝0

Holé vlákno=1

900um trubice=3

Speciální＝0

0.25m=1

0.5m=2

1.0m=3

Speciální＝0

Žádné=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Speciální＝0

FAQ

Otázka: Podporuje mechanický optický spínač F2X2 dálkové ovládání?

Odpověď: Ano, četné optomechanické přepínače F2x2 nabízejí možnosti dálkového ovládání, které umožňují operace dálkového přepínání a monitorování stavu prostřednictvím ovládacího nebo komunikačního rozhraní.

Otázka: Jak rychle se optomechanický spínač F2x2 přepne?

Odpověď: Mechanický optický spínač F2X2 má rychlou dobu odezvy a je schopen přepínat optické dráhy v nanosekundách.
