Služba optického transceiverového modulu společnosti D-net
● Pomoc s kompatibilitou:D-NET nabízí služby kompatibility pro zajištění kompatibility optických modulů se zařízeními předních výrobců.
● Personalizované služby:D-NET poskytuje možnosti přizpůsobení OEM pro své produkty. Na přání mohou zákazníci mít barevné štítky s logem přizpůsobené jejich potřebám.
● Standardní dodací lhůta:3 dny
● Rozsáhlá řešení dopravy:D-NET spolupracuje s vysoce uznávanými kurýrními společnostmi, jako jsou SF, FedEx, DHL, UPS a další, aby zajistily spolehlivé přepravní služby.
Vlastnosti
● Provozní datová rychlost 1,25 Gbps
● Obsahuje 18-vysílač CWDM DFB LD s vlnovou délkou od
● 1270nm až 1610nm, s krokem 40nm
● Vyhovuje standardům SFP MSA a SFF-8472
● Kompatibilní se specifikacemi SONET OC-24-LR-1
● V souladu s RoHS
● Napájeno +3.3V jediným napájecím zdrojem
● Hot-Pluggable SFP footprint s duplexním LC konektorem
● Rozsah teplot provozního pouzdra:
● Standardní: 0 stupňů až +70 stupňů
Aplikace
● Gigabit Ethernet
● Fibre Channel Switch Infrastructure
● Rozhraní routeru/serveru
● Jiné optické přenosové systémy
Podrobnosti o produktu
Tento modul je vybaven 20-pin SFP konektorem a podporuje funkci hot-plug. Je speciálně navržen pro použití s jednovidovým vláknem. Sekce přijímače obsahuje integrovaný předzesilovač InGaAs detektoru (IDP), namontovaný v optické hlavičce, spolu s omezujícím integrovaným obvodem za zesilovačem.
Populární Tagy: sfp-1g-cwdm-1270-40, Čína sfp-1g-cwdm-1270-40 výrobci, dodavatelé, továrna
Absolutní maximální hodnocení
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
|
Skladovací teplota |
TS |
-40 |
+85 |
stupeň |
|
|
Napájecí napětí |
VCC |
-0.5 |
3.6 |
V |
|
|
Relativní vlhkost |
RH |
0 |
90 |
% |
Doporučené provozní prostředí
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
|
Provozní teplota pouzdra |
Tc |
0 |
+70 |
stupeň |
|
|
Napájecí napětí |
VCC |
3.15 |
3.45 |
V |
|
|
Napájecí proud |
Icc |
300 |
mA |
||
|
Rychlost přenosu dat |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Elektrické charakteristiky
(NEJLEPŠÍ =0 až 70stupeň , VCC=3,135 až 3,465 voltů)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
|
Sekce vysílače |
|||||||
|
Vstupní diferenciální impedance |
Rv |
85 |
100 |
115 |
Ω |
|
|
|
Houpačka pro zadávání dat s jedním koncem |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Napětí deaktivace přenosu |
VD |
2.0 |
Vcc |
V |
|||
|
Povolit přenos napětí |
VEN |
0 |
0.8 |
V |
|||
|
Porucha Tx |
Chyba |
Tx_f |
2.0 |
V |
|||
|
Normální |
Tx_n |
0 |
V |
||||
|
Sekce přijímače |
|||||||
|
Swing výstupu dat s jedním koncem |
Vout, str |
370 |
1800 |
mv |
|||
|
Chyba LOS |
Vprohra |
2 |
Vcc |
V |
|||
|
LOS Normální |
Vlos norm |
0 |
0.8 |
V |
|||
Optické parametry
(TOP =0 až 70 stupňů, VCC=3,135 až 3,465 V)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Sekce vysílače |
||||||
|
Středová vlnová délka |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
Spektrální šířka (-20dB) |
△λ |
1 |
nm |
|||
|
Poměr potlačení bočního režimu |
SMSR |
30 |
dB |
|||
|
Optický výstupní výkon |
Pven |
-5 |
0 |
dBm |
1 |
|
|
Čas optického vzestupu/klesání |
tr / tf |
260 |
ps |
2 |
||
|
Poměr vymírání |
ER |
8.2 |
dB |
|||
|
Oční maska pro optický výstup |
V souladu s IEEE802.3z (laserová bezpečnost třídy 1) |
|||||
|
Sekce přijímače |
|
|||||
|
Vlnová délka optického vstupu |
λc |
1260 |
1620 |
nm |
||
|
Přetížení přijímače |
Pol |
-8 |
dBm |
3 |
||
|
Citlivost RX |
Sen |
-24 |
dBm |
3 |
||
|
RX_Prohlášení LOS |
LOS A |
-40 |
dBm |
|||
|
RX_LOS De-tvrdit |
LOS D |
-25 |
dBm |
|||
|
RX_hystereze LOS |
LOSH |
0.5 |
dB |
|||
|
Všeobecné specifikace |
||||||
|
Rychlost přenosu dat |
BR |
1.063/1.25 |
Gb/s |
|||
|
Bitová chybovost |
BER |
10-12 |
||||
|
Max. Podporovaná délka připojení na 9/125μm SMF@1,25Gb/s |
LMAX |
40 |
km |
|||
|
Celkový rozpočet systému |
LB |
21 |
dB |
|||
Poznámka
1. Optický výkon je spuštěn do SMF.
2. 20-80%.
3. Měřeno pomocí PRBS 27-1v 10-12BER
Informace pro objednání
|
Číslo dílu |
Popis |
|

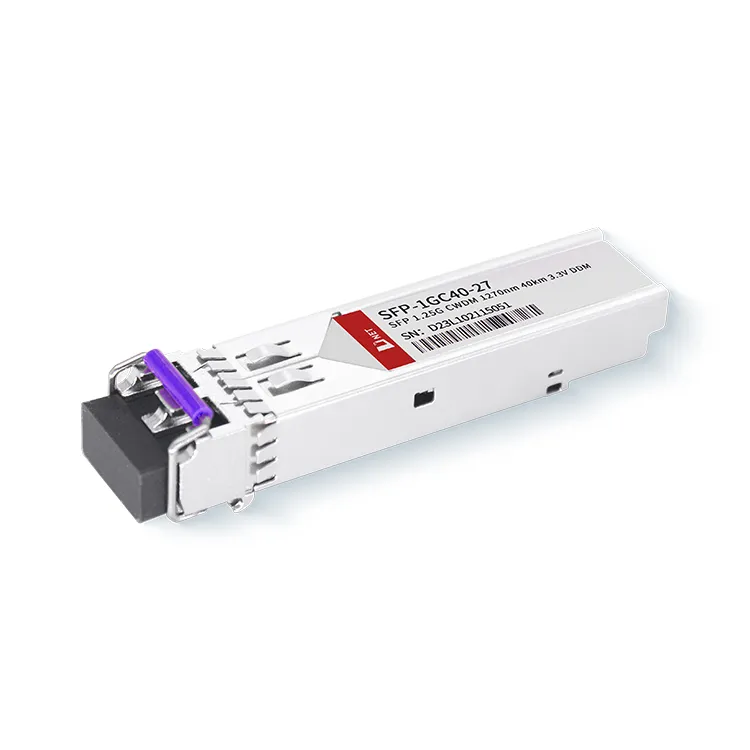

SFP-1GC40-27 |
1,25 Gb/s 40 km CWDM SFP transceiver Hot Pluggable, Duplex LC, +3,3V, 1270nm, CWDM DFB, Single-mode, DDM |
FAQ
1. Jaká je vzdálenost CWDM SFP 1470?
Odpověď: SFP-1GC40-27 od D-NET má maximální přenosovou vzdálenost 40 kilometrů a podporuje datovou rychlost 1,25 Gb/s.
2. Co je kompatibilní s 1,25 g SFP?
Odpověď: 1.25G-SFP-550D SFP Transceiver je plně kompatibilní s SFP MSA a SFF-8472. Proto je optický modul 1,25G kompatibilní s drtivou většinou síťových zařízení.
3. Jak zjistím, zda je modul SFP kompatibilní?
A: (1) Typ konektoru, jako je LC, SC.
(2) Režim (jeden režim nebo více režimů).
(3) Vlnová délka, například 850 nm, 1310 nm nebo 1550 nm.
(4) Podpora DDM.
(5) Rychlost, například 1,25 Gbps.
