Aplikace
● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● 10G optický kanál
● OTN OTU2e
Podrobnosti o produktu

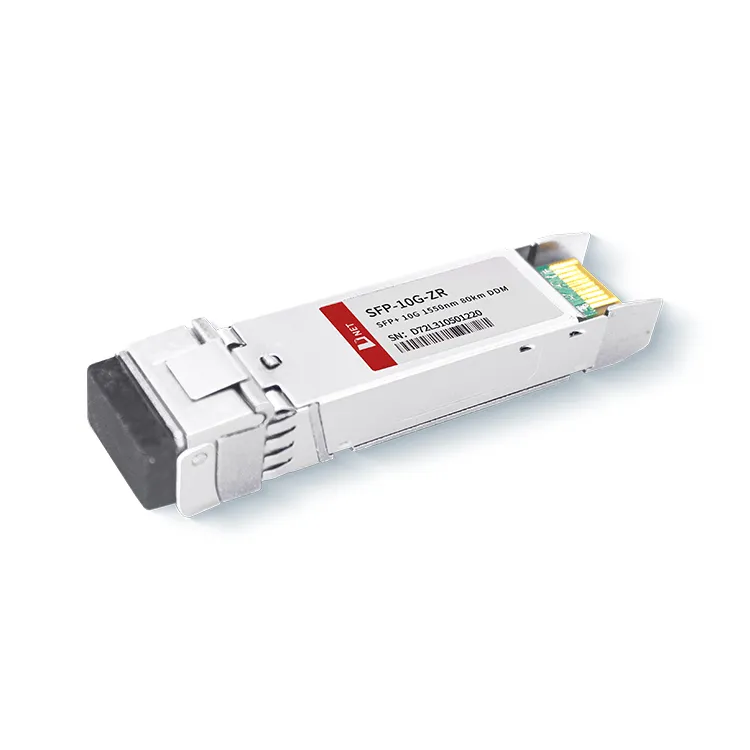

Modul transceiveru 10G SFP+ ZR 80KM od D-NET převádí sériový elektrický datový tok 10 Gb/s na optický výstupní signál 10 Gb/s a naopak převádí optický vstupní signál 10 Gb/s zpět na sériová elektrická data 10 Gb/s proud. Modul splňuje plně vyhovující tvarový faktor SFP, nabízí možnost připojení za provozu, usnadňuje snadné upgrady na optické porty a zajišťuje nízké emise elektromagnetického rušení (EMI).
Populární Tagy: SFP+10modul transceiveru G ZR 1550nm 80 km, Čína SFP+10Výrobci modulu transceiveru G ZR 1550nm 80 km, dodavatelé, továrna
Absolutní maximální hodnocení
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
|
|
Skladovací teplota |
TS |
-40 |
+85 |
stupeň |
||
|
Provozní teplota pouzdra |
Komerční |
TA |
0 |
70 |
stupeň |
|
|
Průmyslový |
TA |
|||||
|
Maximální napájecí napětí |
Formát VCC |
-0.5 |
4 |
V |
||
|
Relativní vlhkost |
RH |
0 |
85 |
% |
||
Elektrické charakteristiky
(TOP=0 až 70 stupňů, VCC=3,135 až 3,465 V)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Napájecí napětí |
Formát VCC |
3.135 |
3.465 |
V |
||
|
Napájecí proud |
Icc |
500 |
mA |
|||
|
Spotřeba energie |
P |
1.8 |
W |
|||
|
Sekce vysílače |
||||||
|
Vstupní diferenciální impedance |
Rv |
100 |
Ω |
1 |
||
|
Tolerance jednosměrného napětí na vstupu Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Rozdíl vstupního napětí kolísání |
Vin, pp |
180 |
700 |
Mv |
2 |
|
|
Napětí deaktivace přenosu |
VD |
2 |
Formát VCC |
V |
3 |
|
|
Povolit přenos napětí |
VPísmeno n |
Tvar V |
Vee+0.8 |
V |
||
|
Sekce přijímače |
||||||
|
Tolerance výstupního napětí na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupní rozdílové napětí |
Vo |
300 |
850 |
Mv |
||
|
Doba vzestupu a poklesu výstupu Rx |
Tr/Tf |
30 |
PS |
4 |
||
|
Chyba LOS |
VChyba LOS |
2 |
Formát VCCHOSTITEL |
V |
5 |
|
|
LOS Normální |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Optické parametry
(TOP=0 až 70 stupňů, VCC=3,135 až 3,465 V)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Sekce vysílače |
||||||
|
Středová vlnová délka |
λt |
1530 |
1550 |
1565 |
Nm |
|
|
spektrální šířka |
△λ |
0.3 |
Nm |
|||
|
Průměrný optický výkon |
Pavg |
0 |
+5 |
Dbm |
1 |
|
|
Optické napájení OMA |
Poma |
-2.1 |
Dbm |
|||
|
Vypnutí laseru |
Poff |
-30 |
Dbm |
|||
|
Poměr vymírání |
ER |
8.2 |
dB |
|||
|
Penalizace za rozptyl vysílače |
TDP |
3.0 |
dB |
2 |
||
|
Relativní intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerance optické návratnosti |
21 |
dB |
||||
|
Sekce přijímače |
||||||
|
Středová vlnová délka |
λr |
1260 |
1600 |
nm |
||
|
Citlivost přijímače |
Sen |
-23 |
Dbm |
4 |
||
|
Citlivost na stres (OMA) |
SenULICE |
-21 |
Dbm |
4 |
||
|
los tvrzení |
LOSA |
-34 |
- |
Dbm |
||
|
Los dezert |
LOSD |
-24 |
Dbm |
|||
|
Los Hystereze |
LOSH |
0.5 |
dB |
|||
|
Přetížení |
So |
-7 |
Dbm |
5 |
||
|
Odrazivost přijímače |
rrx |
-26 |
dB |
|||
Poznámka
1. Odraz 12dB.
2. Hodnoty průměrného výkonu jsou pouze informativní, podle IEEE802.3ae.
3. Číslo TWDP vyžaduje, aby hostitelská deska vyhovovala SFF-8431. TWDP se vypočítává pomocí kódu Matlab uvedeného v článku 68.6.6.2 normy IEEE802.3ae.
Informace pro objednání
|
Číslo dílu |
Popis |
|
SFP-10G-ZR |
Modul transceiveru 10G SFP+ ZR 80KM, připojitelný za provozu, Duplex LC, +3.3V, 1550nm EML&APD, Single mode |
FAQ
1. Jaký je dosah 10G ZR?
Odpověď: Pro 10G 80KM 1550nm optický výstupní výkon a vlnová délka (1550nm) jsou ověřeny na analyzátorech optického spektra. Maximální dosah 80 km přes skutečný (nesimulovaný) SMF, singlemode optický kabel.
2. Jaký je rozdíl mezi SFP ER a ZR?
Odpověď: SFP-10G-ER dosahuje přenosové vzdálenosti až 40 km přes jednovidové optické vlákno. SFP-10G-ZR má vlnovou délku 1550nm, podporuje přenosovou vzdálenost až 80 km na standardním jednovidovém vláknu a je široce používán v 10GBASE-ZR/ZW Ethernet a 10G Fibre channel.
3. Jaký je rozsah optického vysílacího výkonu pro 10G ZR SFP?
Odpověď: Maximální optický přenosový výkon 10G 80KM 1550nm modulu D-NET je 4,0 dBm a minimum je 0 dBm.
