Vlastnosti produktu

●Podporuje přenosovou rychlost až 25,78 Gbps

●Vyznačuje se za provozu připojitelný SFP+ footprint

●Vybaveno 1310nm DFB laserem a PIN fotodiodou, umožňující přenos až 10 km přes SMF

●Vyhovuje specifikacím SFP+ MSA a SFF-8472, obsahuje duplexní LC zásuvku

●Vyhovuje RoHS

●Funguje s jedním +3.3V napájecím zdrojem

●Zahrnuje digitální diagnostické monitorování v reálném čase

●Rozsah teplot provozního případu: Standardní 0 stupňů až +70 stupňů

Aplikace

● 25 GBASE-LR

Podrobnosti o produktu

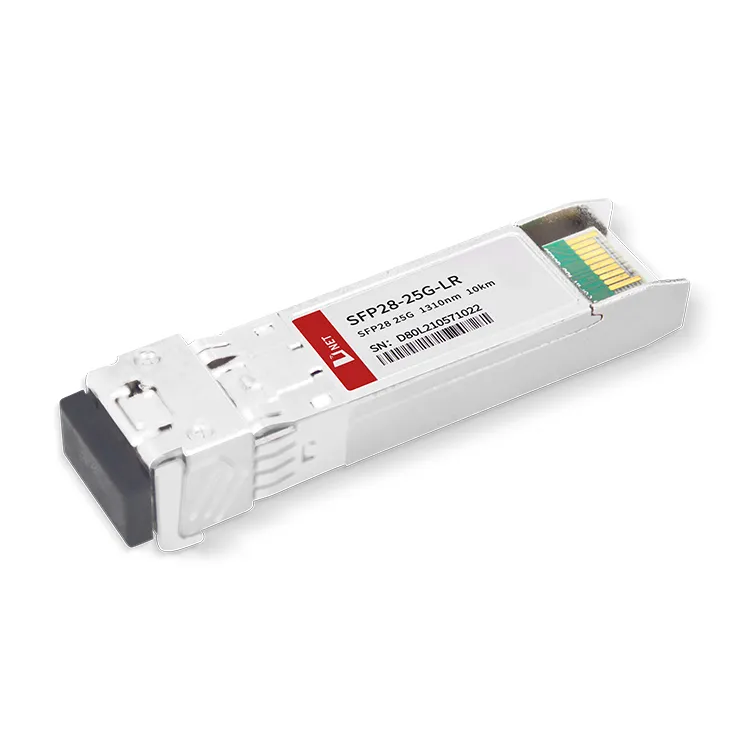

Transceivery SFP28 jsou vysoce výkonné, cenově výhodné moduly schopné podporovat datovou rychlost 25,78 Gbps a usnadnit přenosovou vzdálenost 10 km přes Single-Mode Fiber (SMF).

Tyto transceivery obsahují tři klíčové komponenty: DFB laserový vysílač, PIN fotodiodu, která je integrována s trans-impedančním předzesilovačem (TIA) a řídicí jednotku MCU. Všechny moduly splňují laserové bezpečnostní normy třídy I.

Populární Tagy: SFP28 25Modul transceiveru G LR 10KM, Čína SFP28 25Výrobci, dodavatelé modulu transceiveru G LR 10KM, továrna

Absolutní maximální hodnocení

Parametr	Symbol	Min	Max	Jednotka
Napájecí napětí	Formát VCC	-0.5	4	V
Skladovací teplota	Ts	-40	+85	stupeň
Provozní vlhkost	-	5	85	%

Doporučené provozní podmínky

Parametr	Symbol	Min	Typický	Max	Jednotka
Teplota provozního pouzdra	Tc	0		+70	stupeň
Napájecí napětí	Formát VCC	3.135	3.30	3.465	V
Napájecí proud	Icc			400	miliampér
Rychlost přenosu dat			25.78		Gbps

Optické a elektrické vlastnosti

Parametr		Symbol		Min	Typický	Max	Jednotka	Poznámky
Vysílač
Středová vlnová délka			λc	1270	1310	1350	nm
Spektrální šířka (-20dB)			Δλ			1	Nm
Poměr potlačení bočního režimu			SMSR	30	-		dB
Průměrný výstupní výkon			P_ven	-6		2	Dbm	1
Poměr vymírání			ER	3.5			dB
Diferenciál výkyvu vstupu dat			V_V	180		850	Mv	2
Vstupní diferenciální impedance			Z_V	90	100	110	Ω
TX Zakázat	Zakázat			2.0		Formát VCC	V
TX Zakázat	Umožnit			0		0.8	V
Porucha TX	Chyba			2.0		Formát VCC	V
Porucha TX	Normální			0		0.8	V
Přijímač
Středová vlnová délka			λc	1260		1600	Nm
Citlivost přijímače						-13.3	Dbm	3,4
Přetížení přijímače						2	Dbm	3,4
LOS De-Assert			LOS_D			-15	Dbm
LOS tvrzení			LOS_A	-30			Dbm
Hystereze LOS				0.5			dB
Diferenciál výkyvu výstupu dat			V_ven	300		900	Mv	5
LOS			Vysoký	2.0		Formát VCC	V
LOS			Nízký			0.8	V

Poznámky:
1. Optický výkon je spuštěn do SMF.
2. PECL vstup, interně AC-spojený a ukončený.
3. Měřeno testovacím vzorem PRBS 231-1 @25,78Gps, BER menší nebo rovno 5×10-5.
4. Měřeno testovacím vzorem PRBS 231-1 @10,3125Gps, BER menší nebo rovno 1×10-12.
Bity 110.3 a bity 118.3 řídí zamykací režimy interního retimeru nebo CDR, výchozí hodnota je "1".

5. Interně AC-spojka.

Bit 110,3 z A2h	Bit 118,3 z A2h	Rychlost přenosu dat RX	Rychlost přenosu dat	Stav RX CDR	Stav TX CDR
Vysoká/1	Vysoká/1	24.33G/25.78G	24.33G/25.78G	výběr CDR	výběr CDR
Vysoká/1	Nízká/0	24.33G/25.78G	9.95G/10.31G	výběr CDR	CDR bypass
Nízká/0	Vysoká/1	9.95G/10.31G	24.33G/25.78G	CDR bypass	výběr CDR
Nízká/0	Nízká/0	9.95G/10.31G	9.95G/10.31G	CDR bypass	CDR bypass

Informace pro objednání

Číslo dílu	Popis
SFP28-25G-LR	25Gbps SFP28 Transceiver, Single Mode, dosah 10 km

FAQ

1. Můžete vložit SFP+ do portu SFP28?

Odpověď: Ano, ale při připojení k SFP + transceiveru může tento port podporovat pouze rychlost internetu 10 Gb/s.

2. Co je QSFP28 a SFP28?

Odpověď: Oba mají různé velikosti a protokolové standardy. Modul SFP28 je definován jako podporující přenosovou rychlost jednoho vozidla 25 GB a QSFP28 podporuje čtyři kanály 25 Gbit/s s celkovou datovou rychlostí 100 G.

3. Jakou rychlostí podporuje SFP28?

Odpověď: Optický modul SFP 28 má přenosovou rychlost 25 Gb/s pomocí LC konektoru.
