Podrobnosti o produktu

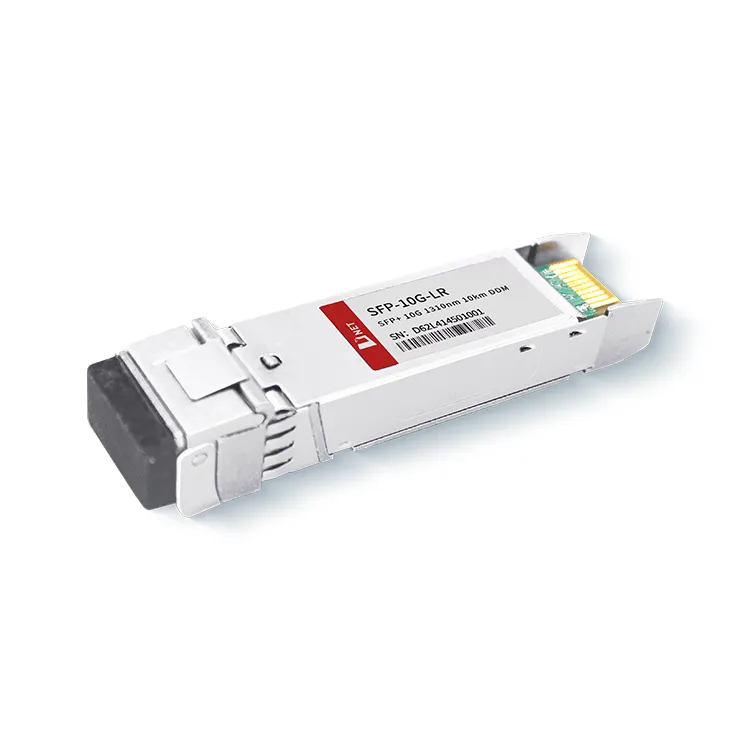

Modul 10G LR 10KM společnosti D-NET je kompatibilní se standardy SFF-8431, SFF-8432 a IEEE 802.3ae 10GBASE-LR. Pracuje na vlnové délce 1310 nm, což je frekvence běžně používaná v optických komunikacích na velké vzdálenosti. Modul splňuje plně vyhovující tvarový faktor SFP, nabízí možnost připojení za provozu, usnadňuje přímé upgrady na optické porty a zajišťuje nízké emise elektromagnetického rušení (EMI).
Populární Tagy: SFP+ 10Modul transceiveru G LR 10 km, Čína SFP+ 10Výrobci, dodavatelé modulu transceiveru G LR 10 km
Absolutní maximální hodnocení
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
|
|
Skladovací teplota |
TS |
-40 |
+85 |
stupeň |
||
|
Provozní teplota pouzdra |
Komerční |
TA |
0 |
70 |
stupeň |
|
|
Průmyslový |
-40 |
+85 |
stupeň |
|||
|
Maximální napájecí napětí |
Vcc |
-0.5 |
4 |
V |
||
|
Relativní vlhkost |
RH |
0 |
85 |
% |
||
Elektrické charakteristiky
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Napájecí napětí |
Vcc |
3.135 |
3.465 |
V |
||
|
Napájecí proud |
Icc |
430 |
mA |
|||
|
Spotřeba energie |
P |
1.5 |
W |
|||
|
Sekce vysílače |
||||||
|
Vstupní diferenciální impedance |
Rv |
100 |
Ω |
1 |
||
|
Tolerance jednosměrného napětí na vstupu Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Kolísání rozdílového vstupního napětí |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Napětí deaktivace přenosu |
VD |
2 |
Vcc |
V |
3 |
|
|
Povolit přenos napětí |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Sekce přijímače |
||||||
|
Tolerance výstupního napětí na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupní rozdílové napětí |
Vo |
300 |
850 |
mV |
||
|
Doba vzestupu a poklesu výstupu Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Chyba LOS |
Vchyba LOS |
2 |
VccHOSTITEL |
V |
5 |
|
|
LOS Normální |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Poznámka
1. Into ence končí na 100 ohmech.
2. Připojte přímo ke vstupnímu kolíku dat TX. AC propojení z kolíku na IC ovladače laseru.
3. LOS je výstup s otevřeným kolektorem. 4,7k-10kΩ by mělo být otevřeno na hostitelské desce. Funkce je logická 0 a ztráta signálu je logická 1. Maximální přitahovací napětí je 5,5V.
4. Ultrazvuk s OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optické parametry
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Sekce vysílače |
||||||
|
Středová vlnová délka |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektrální šířka |
△λ |
1 |
nm |
|||
|
Průměrný optický výkon |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optické napájení OMA |
Poma |
-5.2 |
dBm |
|||
|
Vypnutí laseru |
Poff |
-30 |
dBm |
|||
|
Poměr vymírání |
ER |
3.5 |
dB |
7 |
||
|
Poměr vymírání |
ER |
6 |
dB |
6 |
||
|
Pokuta za disperzi vysílače |
TDP |
3.2 |
dB |
2 |
||
|
Relativní intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerance optické návratnosti |
20 |
dB |
||||
|
Sekce přijímače |
||||||
|
Středová vlnová délka |
λr |
1260 |
1355 |
nm |
||
|
Citlivost přijímače |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Citlivost přijímače |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Citlivost na stres (OMA) |
SenULICE |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los dezert |
LOSD |
-15 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Přetížení |
So |
0 |
dBm |
5 |
||
|
Odrazivost přijímače |
Rrx |
-12 |
dB |
|||
Poznámka
1. Podmínky testu zátěžového přijímače podle IEEE802.3ae. Test CSRS vyžaduje, aby hostitelské obvodové desky splňovaly standardy SFF-8431.
2. Přetížení přijímače podle specifikace OMA a za nejhorších integrovaných zátěžových podmínek.
3. Ultrazvuk s OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Informace pro objednání
|
Číslo dílu |
Popis |
|
SFP-10G-LR |
Modul transceiveru 10G SFP+ LR 10KM, připojitelný za provozu, Duplex LC, +3.3V, 1310nm DFB-LD, Single mode |
FAQ
1. Co je 10G LR?
Odpověď: Modul 10G LR 10KM společnosti D-NET je modul optického transceiveru pro 10-aplikace sériové optické komunikace Gb/s, Modul SFP+ je kompatibilní s SFF-8431, SFF-8432 a IEEE 802.3ae 10GBASE-LR.
2. Je 10GBASE-LR single mode nebo multimode?
Odpověď: Modul transceiveru 10G SFP+ LR 10KM D-NET je vhodný pro vzdálený přenos, takže jednovidové vlákno je pokryto hlavně 10 GBASE-LR SFP +, přenosová vzdálenost 10GBASE-LR SFP může být až 10 km s jednovidové vlákno
