Služba optického transceiverového modulu společnosti D-net
----
●Doba trvání záruky: Užijte si na svůj nákup uklidňující tříletou záruku.
●Zajištění kompatibility: Odbornost D-NET se rozšiřuje na služby kompatibility a zajišťuje, že se naše optické moduly bez problémů integrují se zařízeními od předních výrobců.
●Na míru vašim potřebám: Přizpůsobení je u D-NET klíčové. Nabízíme přizpůsobení OEM a na přání můžete své produkty personalizovat pomocí barevných štítků s logem.
●Rychlé dodání: Očekávejte rychlý servis s obecnou dodací lhůtou pouhé 3 dny.
●Kurýr Excelence: Důvěřujte našim spolehlivým a vysoce kvalitním kurýrním partnerstvím, včetně SF, FedEx, DHL, UPS a dalších, pro komplexní řešení přepravy.
Vlastnosti
● Možnost připojení za provozu
● 147nm CWDM EML vysílač, fotodetektor APD
● Přenosová vzdálenost je až 80 km prostřednictvím připojení SMF
● 2-drátové rozhraní pro specifikace správy v souladu s digitálním diagnostickým monitorovacím rozhraním SFF 8472
● V souladu s RoHS
Aplikace
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G optický kanál
● CWDM sítě

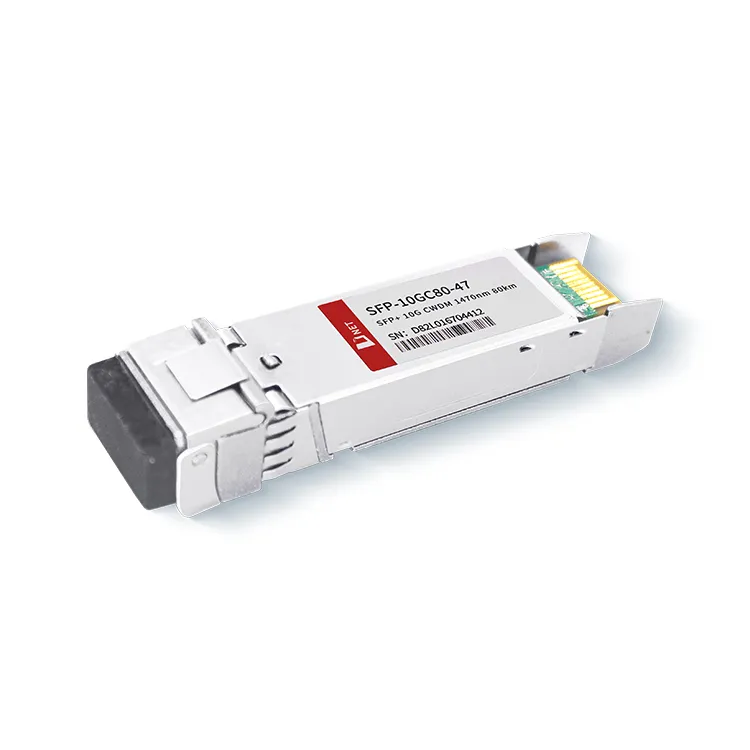

Podrobnosti o produktu
Tento optický transceiver pracuje na vlnové délce 1470nm specificky v rámci spektra CWDM, což usnadňuje efektivní multiplexování a demultiplexování signálů v systémech CWDM. Díky maximální přenosové vzdálenosti 80 kilometrů se dobře hodí pro komunikační sítě na dlouhé vzdálenosti, kde je nutný větší dosah.
Populární Tagy: SFP+10G CWDM 1470 km 80 km, Čína SFP+10G CWDM 1470 km 80 km výrobci, dodavatelé, továrna
Absolutní maximální hodnocení
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
|
Skladovací teplota |
TS |
-40 |
+85 |
stupeň |
|
|
Provozní teplota pouzdra |
DĚKUJI |
0 |
70 |
stupeň |
|
|
Maximální napájecí napětí |
Formát VCC |
-0.5 |
4 |
V |
|
|
Relativní vlhkost |
RH |
0 |
85 |
% |
Elektrické charakteristiky
(NEJLEPŠÍ=0 až 70stupeň , VCC=3,135 až 3,465 voltů)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Napájecí napětí |
Formát VCC |
3.135 |
3.465 |
V |
|
Napájecí proud |
Icc |
600 |
mA |
|||
|
Spotřeba energie |
P |
2 |
W |
|||
|
Sekce vysílače |
||||||
|
Vstupní diferenciální impedance |
Rin |
100 |
Ω |
1 |
||
|
Tx vstup Single Ended DC napětí Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Rozdíl vstupního napětí kolísání |
Vin, pp |
180 |
700 |
Mv |
2 |
|
|
Napětí deaktivace přenosu |
VD |
2 |
Formát VCC |
V |
3 |
|
|
Povolit přenos napětí |
VEN |
Tvar V |
Vee+0.8 |
V |
||
|
Sekce přijímače |
||||||
|
Tolerance výstupního napětí na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupní rozdílové napětí |
Vo |
300 |
850 |
Mv |
||
|
Doba vzestupu a poklesu výstupu Rx |
Tr/Tf |
30 |
PS |
4 |
||
|
Chyba LOS |
Chyba VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normální |
norma VLOS |
Tvar V |
Vee+0.8 |
V |
5 |
|
Poznámka
1.Je přímo připojen ke vstupním kolíkům dat TX, s AC propojením kolíků do IC ovladače laseru.
2. LOS je nakonfigurován jako výstup s otevřeným kolektorem. Měl by být vytažen pomocí odporu v rozsahu od 4,7 kΩ do 10kΩ na hostitelské desce. Během normálního provozu vydává logickou 0; v případě ztráty signálu vydává logiku
3. Maximální vytahovací napětí, které může tolerovat, je 5,5 V.
Optické parametry
(TOP=0 až 70 stupňů, VCC=3,135 až 3,465 V)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Sekce vysílače |
||||||
|
Středová vlnová délka |
λc |
λ-6.5 |
λ+6.5 |
Nm |
||
|
spektrální šířka |
Δλ |
1 |
Nm |
|||
|
Průměrný optický výkon |
Pavg |
0 |
+4 |
Dbm |
1 |
|
|
Vypnutí laseru |
Vyp |
-30 |
Dbm |
|||
|
Poměr vymírání |
ER |
8.2 |
dB |
|||
|
Penalizace za rozptyl vysílače |
TDP |
3.0 |
dB |
2 |
||
|
Relativní intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerance optické návratnosti |
20 |
dB |
||||
|
Sekce přijímače |
||||||
|
Středová vlnová délka |
λr |
1260 |
1620 |
Nm |
||
|
Citlivost přijímače (OMA) |
Sen |
-23 |
Dbm |
4 |
||
|
Citlivost na stres (OMA) |
SenST |
-21 |
Dbm |
4 |
||
|
los tvrzení |
LOSA |
-34 |
- |
Dbm |
||
|
Los dezert |
LOSD |
-24 |
Dbm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Přetížení |
So |
-7 |
Dbm |
5 |
||
|
Odrazivost přijímače |
rrx |
-12 |
dB |
Poznámka
1. Hodnoty průměrného výkonu jsou pouze informativní podle IEEE802.3ae.
2. Odraz 12dB.
3. Podmínky zátěžových testů přijímače podle IEEE802.3ae. Testování CSRS vyžaduje, aby hostitelská deska vyhovovala SFF-8431.
4. Přetížení přijímače specifikované v OMA a za nejhorších komplexních namáhaných podmínek.
Informace pro objednání
|
Číslo dílu |
Popis |
|
SFP-10GC80-C60 |
Transceiver 10 Gb/s 80 km CWDM SFP+ připojitelný za provozu, Duplex LC, +3.3V, 1470nm, CWDM EML&APD, Single mode |
FAQ
1. K čemu slouží 10G SFP+ porty?
A: 10G SFP+ obvykle přenáší optický při 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH pro 10Gbps, Fibre Channel, gigabitový Ethernet, 10gigabitový Ethernet a další aplikace, včetně DWDM spojení.
2. Mohu použít transceivery SFP+ v portech SFP28?
Odpověď: Transceivery SFP+ (10 Gigabit Ethernet) nelze přímo použít v portech SFP28 (25 Gigabit Ethernet). Přestože oba moduly SFP+ a SFP28 používají stejný tvarový faktor, pracují při různých rychlostech. Moduly SFP+ podporují datové rychlosti až 10 Gb/s, zatímco moduly SFP28 podporují datové rychlosti až 25 Gb/s. Porty SFP28 jsou navíc navrženy tak, aby podporovaly vyšší úrovně výkonu potřebné pro provoz 25 Gb/s. Proto použití transceiveru SFP+ v portu SFP28 nebude kompatibilní a nebude fungovat.
