Vlastnosti
● 10GHz ITU Grid, C pásmo
● Vysílač DWDM EML, fotodetektor APD
● SMF spojení přenosová vzdálenost až 80 km
● S kompatibilním digitálním diagnostickým monitorovacím rozhraním SFF 8472
● Spotřeba energie<1.5W
● V souladu s RoHS
Aplikace
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G optický kanál
● DWDM sítě
Podrobnosti o produktu

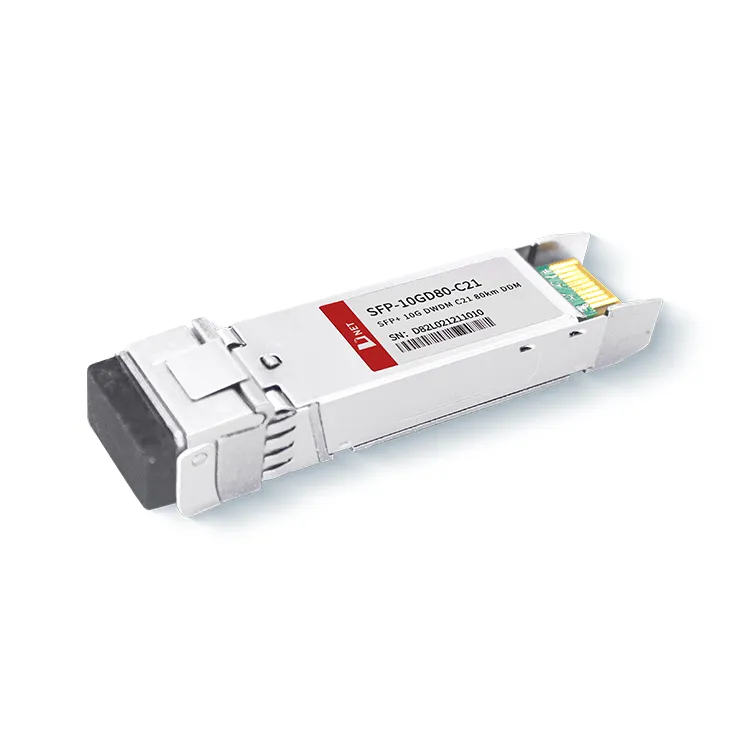

SFP-10GD80-C21 je určen pro aplikace sériové optické komunikace 10 Gb/s, kde převádí sériový elektrický datový tok 10 Gb/s na odpovídající optický výstupní signál 10 Gb/s a naopak, převod 10Gb/s optického vstupního signálu zpět na sériový elektrický datový tok 10Gb/s. Využívá vysílač DWDM EML (Electro-Absorption Modulated Laser) a fotodetektor APD (Avalanche Photo-Diode). Použití kovového pláště minimalizuje elektromagnetické rušení a produkt je v souladu s normami RoHS.
Populární Tagy: SFP+10G DWDM C21 80km, Čína Výrobci, dodavatelé, továrna SFP+10G DWDM C21 80km
Absolutní maximální hodnocení
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
|
Skladovací teplota |
TS |
-40 |
+85 |
stupeň |
|
|
Provozní teplota pouzdra |
TA |
0 |
70 |
stupeň |
|
|
Maximální napájecí napětí |
Vcc |
-0.5 |
4 |
V |
|
|
Relativní vlhkost |
RH |
0 |
85 |
% |
Elektrické charakteristiky
(NEJLEPŠÍ=0 až 70stupeň , VCC=3,135 až 3,465 voltů)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Napájecí napětí |
Vcc |
3.135 |
3.465 |
V |
||
|
Napájecí proud |
Icc |
450 |
mA |
|||
|
Spotřeba energie |
P |
1.5 |
W |
|||
|
Sekce vysílače |
||||||
|
Vstupní diferenciální impedance |
Rv |
100 |
Ω |
1 |
||
|
Tolerance jednosměrného napětí na vstupu Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Rozdíl vstupního napětí kolísání |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Napětí deaktivace přenosu |
VD |
2 |
Vcc |
V |
3 |
|
|
Povolit přenos napětí |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Sekce přijímače |
||||||
|
Tolerance výstupního napětí na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupní rozdílové napětí |
Vo |
300 |
850 |
mV |
||
|
Doba vzestupu a poklesu výstupu Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Chyba LOS |
VChyba LOS |
2 |
VccHOSTITEL |
V |
5 |
|
|
LOS Normální |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Poznámka
1. Připojeno přímo ke vstupním kolíkům dat TX. AC propojení z kolíků do IC ovladače laseru.
2. 20%-80%
3. Do 100 ohmového diferenciálního zakončení.
4. LOS je výstup s otevřeným kolektorem. Mělo by být vytaženo 4,7k – 10kΩ na hostitelské desce. Normální provoz je logická 0; ztráta signálu je logická 1. Maximální přitahovací napětí je 5,5V.
Optické parametry
(NEJLEPŠÍ=0 až 70stupeň , VCC=3,135 až 3,465 voltů)
|
Parametr |
Symbol |
Min. |
Typický |
Max. |
Jednotka |
Poznámka |
|
Sekce vysílače |
||||||
|
Optická vlnová délka - konec života |
λ |
X-100 |
X |
X+100 |
odpoledne |
|
|
Optická vlnová délka-začátek života |
λ |
X-25 |
X |
X+25 |
odpoledne |
|
|
Průměrný optický výkon |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Vypnutí laseru |
Poff |
-30 |
dBm |
|||
|
Poměr vymírání |
ER |
8.2 |
dB |
|||
|
Penalizace za rozptyl vysílače |
TDP |
3.0 |
dB |
2 |
||
|
Relativní intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerance optické návratnosti |
20 |
dB |
||||
|
Sekce přijímače |
||||||
|
Středová vlnová délka |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los dezert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Přetížení |
So |
-7 |
dBm |
5 |
||
|
Odrazivost přijímače |
Rrx |
-12 |
dB |
|||
Poznámka
1. Odraz 12dB.
2. Podmínky zátěžových testů přijímače podle IEEE802.3ae. Testování CSRS vyžaduje, aby hostitelská deska vyhovovala SFF-8431.
3. Přetížení přijímače specifikované v OMA a za nejhorších komplexních namáhaných podmínek.
Informace pro objednání
|
Číslo dílu |
Popis |
|
SFP-10GD80-C21 |
Transceiver 10 Gb/s 80 km DWDM SFP+ připojitelný za provozu, Duplex LC, +3,3V, 100 GHz, DWDM EML&APD, Single mode |
FAQ
1. Co je 10G dwdm 80 km?
Odpověď: 10G DWDM 80km označuje typ optické komunikační technologie, která umožňuje přenos dat rychlostí 10G na vzdálenost 80 km pomocí DWDM. DWDM je technika, která umožňuje kombinovat a přenášet více optických signálů, z nichž každý je přenášen na jiné vlnové délce, přes jediné optické vlákno. To umožňuje efektivní využití dostupné šířky pásma a zvyšuje kapacitu optické sítě.
2. Jaký je rozdíl mezi CWDM a DWDM SFP?
Odpověď: Rozsah vlnových délek CWDM SFP je 1270-1610 nm. Maximální přenosová vzdálenost je 120 km. DWDM SFP má však maximální vlnovou délku 1620 nm a maximální přenosovou vzdálenost 200 km.
