Popis

Technické parametry

Vlastnosti

● Provozní přenosová rychlost až 25,78 Gb/s
● Přenosová vzdálenost až 10 km
● Vysoká citlivost Pin fotodiody a TIA
● LC duplexní konektor
● 20pinový konektor připojitelný za provozu
● Nízká spotřeba energie<1 W
● -20 až 70 stupňů v širokém rozsahu provozních teplot
● Jeden napájecí zdroj +3.3V±5%.
● V souladu s SFF-8472
● Plně kompatibilní s RoHS

Podrobnosti o produktu

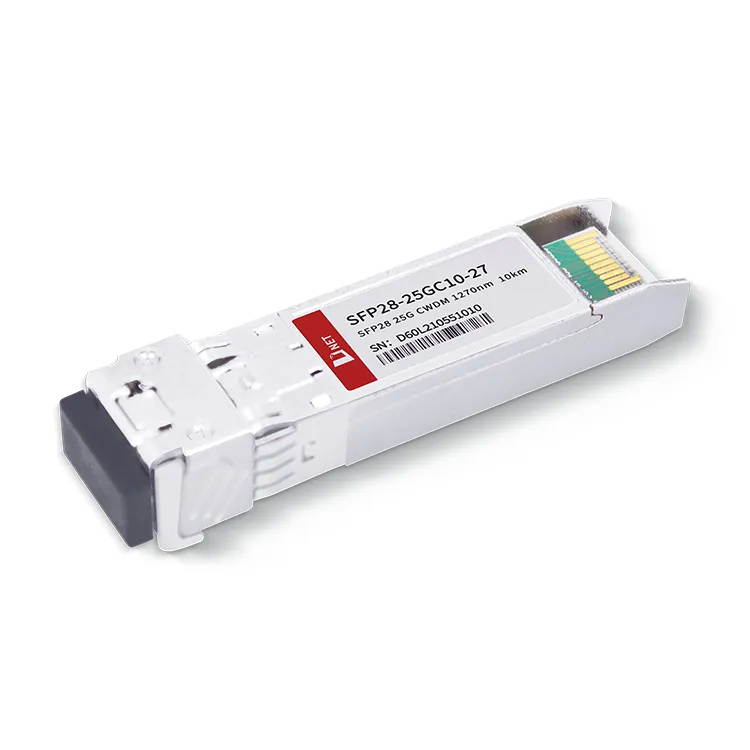

Modul D-net 25G CWDM 1270nm 10KM využívá CWDM DML laser a PIN přijímač. Jeho přijímací i přenosový kanál obsahuje vestavěný obvod CDR schopný podporovat maximální rychlost až 25,78 Gbps. Barevný optický transceiver 25G 1270nm 10KM je navržen tak, aby šetřil zdroje vláken, a tím efektivně snižoval celkové provozní náklady pro poskytovatele služeb. Modul 25G 1270nm 10KM splňuje standardy SFF{13}} a RoHS. Modul transceiveru 25G SFP28 CWDM 10KM nachází široké uplatnění v propojení datových center, optických přenosových sítích komunikačních operátorů, bezdrátových páteřních sítích základnových stanic a scénářích podnikového Ethernetu.

Populární Tagy: Modul transceiveru SFP28 CWDM 1270nm, Čína Výrobci, dodavatelé modulu transceiveru SFP28 CWDM 1270nm, továrna

Absolutní maximální hodnocení

Parametr	Symbol	Jednotka	Min	Max
Rozsah skladovacích teplot	Ts	^oC	-40	85
Relativní vlhkost	RH	%	0	95
Maximální napájecí napětí	Vcc3	V	-0.5	4.0

Doporučené provozní podmínky

Parametr	Symbol	Jednotka	Min	Typ	Max
Rozsah teplot provozního případu	Tc	^oC	-20		70
Napájecí napětí	Vcc	V	3.14	3.3	3.46
Bitová rychlost	BR	Gb/s		25.78
Bit Error Ratio	BER				5*10^-5
Maximální podporovaná délka spoje	L	Km			10

Definice elektrických portů

Parametr	Symbol	Jednotka	Min	Typ	Max	Poznámka
Napájecí napětí	V_CC	V	3.14	3.3	3.46
Spotřeba energie	P	mW			1000
Vysílač
Vstupní diferenciální impedance	R_V	Ω		100
Single-ended Data Input Swing	V_V	mVp-p	90		450
Napětí deaktivace přenosu	V_DIS	V	2		V_CCHOST
Povolit přenos napětí	V_EN	V	V_EE		V_EE+0.8
Přenos chybového hlášení napětí	V_FA	V	2		V_CCHOST
Přenos Fault De-Assert Voltage	V_FDA	V	V_EE		V_EE+0.4
Přijímač
Jednostranný datový výstup Swing	V_OD	mVp-p	200		450
Chyba LOS	V_LOSFT	V	2		V_CCHOST
LOS Normální	V_LOSNR	V	V_EE		V_EE+0.4

Optické vlastnosti

(Tc=0 až 70 oC a Vcc= 3,14 až 3,46V)

Parametr	Symbol	Jednotka	Min	Typ	Max	Poznámka
Nominální vlnová délka	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Drift vlnové délky	Δλ	nm	-6.5		+6.5
Průměrný výstupní výkon	Pav	dBm	-3		2
Spektrální šířka (-20dB)	s	nm			1
Poměr vymírání	ER	dB	3.5
Poměr potlačení bočního režimu	SMSR	dB	30
Průměrný startovací výkon vypnutého vysílače	POFF	dBm			-30
Relativní intenzita hluku	RIN	dB/Hz			-128
Středová vlnová délka	λC	nm	1260		1620
Citlivost přijímače (OMA)	RSENSE	dBm			-11.3	1
Přetížení přijímače (OMA)	Pmax	dBm	2.2
Optická návratová ztráta		dB			-26
LOS tvrzení	LOSA	dBm	-30
LOS De-Assert LOS	LOSD	dBm			-17
Hystereze LOS		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 a BER lepší nebo rovno 5E-5;

Informace pro objednání

Číslo dílu	Popis
SFP28-25GC10-27	Optický transceiver 25G CWDM 1270nm 10KM LC

FAQ

1. Co je port 25G SFP28?

A: Port SFP28 společnosti D-NET je určen pro port rychlosti 25G podobné velikosti jako port 10G SFP+.

2. Je SFP28 Ethernet?

Odpověď: Ethernet SFP28 je pro zákazníky, kteří nasazují 25GbE, modul SFP28, založený na formě balíčku SFP+, podporuje standard 25G Ethernet. Zpětná kompatibilita s 10GbE poskytuje přirozenou cestu migrace pro zákazníky, kteří potřebují větší šířku pásma.
