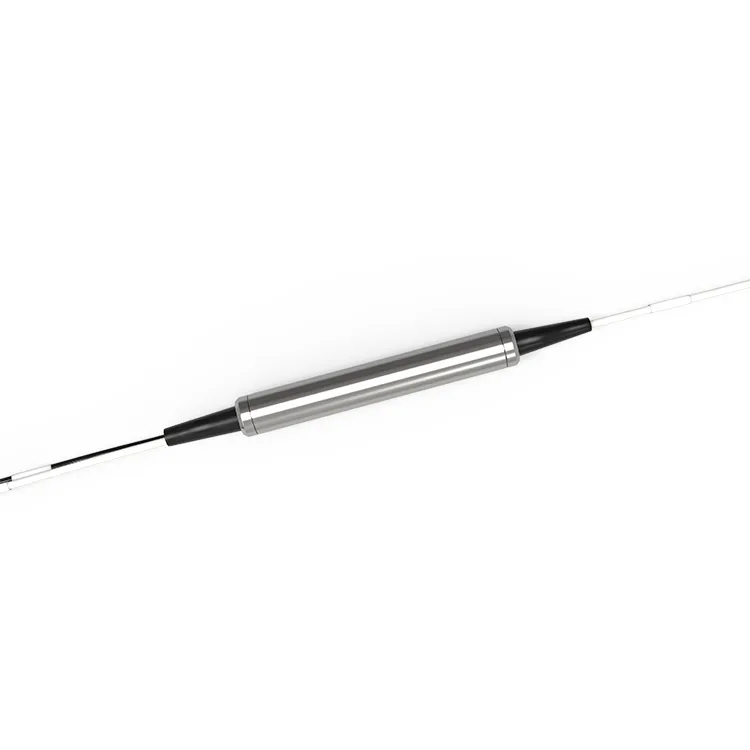

Komponenta OTDR Filtr 1625nm FWDM

Komponenta D-NET OTDR FWDM 1625, využívající technologii TFF (Thin Film Filter), nízký vložný útlum, s vynikající spolehlivostí a stabilitou. Filtry OTDR 1625 jsou vhodné pro monitorovací systém vedení optických kabelů, OTDR.

Odeslat dotaz

Popis

Technické parametry

Popis produktu

OTDR (Optical Time Domain Reflectometer) je technologie používaná k detekci odrazů a ztrát signálu v komunikačních spojích z optických vláken. FWDM OTDR 1625nm je komponenta filtru používaná k odfiltrování optických signálů s jinou vlnovou délkou než 1625nm, vhodná pro technologii FWDM, což je technologie, která dokáže přenášet více vlnových optických signálů v jednom vláknu. Použitím komponenty OTDR FWDM 1625 můžeme během testování odfiltrovat signály jiných vlnových délek a zaměřit se pouze na signály cílové vlnové délky, což zlepšuje přesnost a přesnost měření.

Aplikace

● Optické zesilovače
● CATV
● OTDR

Populární Tagy: OTDR Filter 1625nm FWDM Component, Čína OTDR Filter 1625nm FWDM Component Výrobci, dodavatelé, továrna

Specifikace produktu

Vlnová délka	TX1625 RX1310/1490/1550nm	Technologie	TFF (Thin Film Filter)
Passband	1600-1670nm	Odraz	1260~1580
Zvlnění pasu	Menší nebo rovno 0.30dB	IL @ Passband	Menší nebo rovno 0,60dB
Zvlnění reflexního pásu	Menší nebo rovno 0.20dB	IL @ Odraz	Menší nebo rovno 0,40dB
Izolace přenosu (adj channel)	Větší nebo rovna 30 dB	Izolace přenosu (kanál bez úprav)	Větší nebo rovno 50 dB
Odrazová izolace	Větší nebo rovna 15 dB	Ztráta závislá na polarizaci	Menší nebo rovno 0.1dB
Polarizační vidová disperze	Menší nebo rovno 0.2ps	Tepelná stabilita	Menší nebo rovno 0.005N
Směrovost	Větší nebo rovno 50 dB	Návratová ztráta	Větší nebo rovno 45 dB
Manipulace s optickým výkonem	Menší nebo rovno 500 mW	Teplota	Provoz -40 do 85 stupňů Skladování -40 do 85 stupňů
Typ vlákna	SMF-28e	Rozměr balení	Ocel ∮5,5 x L34mm ABS 902010nm

Poznámka.
1) Všechny specifikace jsou založeny na zařízeních bez konektorů a jsou zaručeny vlnovou délkou, polarizací a teplotou.
2) Hodnoty PMD a chromatické disperze jsou zaručeny konstrukcí.
3) Specifikace se mohou bez upozornění změnit

Informace pro objednání

FW	- Balíček	- Typ konektoru	U/A	-1625	- Typ vlákna	- Délka vlákna
	S: Ocel	0: Žádný konektor	U: UPC		9: 0.9mm vlákno	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Ostatní	2: SC			30:2,0 mm	ostatní
		3: FC			Ostatní
		4: Ostatní

FAQ

Otázka: Jaká je funkce FWDM OTDR 1625nm?

A: Funkce filtrů OTDR 1625 je umožnit přenos více optických signálů přes jeden optický kabel, a tím zvýšit efektivitu a rychlost přenosu dat v síti.

Otázka: Co je OTDR a jak funguje?

Odpověď: OTDR (Optical Time Domain Reflectometer) je zařízení, které využívá optické impulsy k měření délky, útlumu a ztrátových charakteristik kabelu z optických vláken. Vysílá vysoce výkonný laserový puls do vlákna a poté měří odražené světlo, aby určil stav kabelu.
