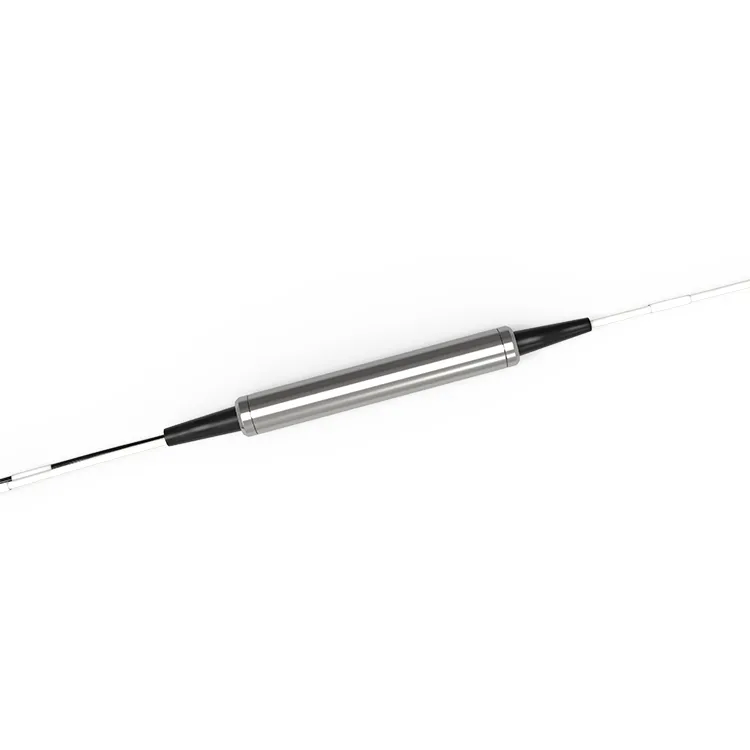

3portový 50GHz filtr DWDM pasivní komponenta

Komponenta 3portového 50GHz DWDM filtru umožňuje multiplexování a demultiplexování více optických signálů na jednom vlákně pomocí mřížky vlnových délek ITU. Jednotlivé komponenty jsou dostupné na ITU kanálovém rozestupu 50 GHz. Tato technologie poskytuje dokonalé řešení pro telekomunikační společnosti, datová centra a podniky po celém světě.

Odeslat dotaz

Popis

Technické parametry

Podrobnosti o produktu

Frekvence 50GHz filtrů DWDM 50GHz může stínit a modulovat optický signál v rámci šířky pásma 50GHz. 3 port 50GHz DWDM filtr komponenta může být použita jako vkládací, extrakční a monitorovací bod v komunikačním systému s optickými vlákny. Technologie DWDM dokáže přenášet více optických signálů s různými vlnovými délkami současně, což výrazně zvyšuje přenosovou kapacitu optických komunikačních systémů. Filtry DWDM 50 GHz jsou široce používány v přístupových sítích, systémech Metro WDM, systémech WDM na dlouhé vzdálenosti a podnikových sítích.

Populární Tagy: 3portový 50GHz filtr DWDM pasivní komponenta, Čína 3portový 50GHz DWDM filtr pasivní komponent, výrobci, dodavatelé, továrna

Specifikace produktu

Rozsah vlnových délek	Kanály ITU pásma C nebo L 186,6 až 196,1 THz	Technologie	TFF (tenký film filtr)
Šířka pásma propusti @ -0,5 dB	Větší nebo rovno 0.22nm	Přenos zvlnění průchozího pásma	Menší nebo rovno 0,40dB
Přenos vložení ztráta	Menší nebo rovno 0.8dB	Odrazová propustka vlnění	Menší nebo rovno 0.20dB
Ztráta vložení odrazu	Menší nebo rovno 0,40dB	Přenos izolace (adj channel)	Větší nebo rovna 20 dB
Přenos izolace (kanál bez úprav)	Větší nebo rovno 45 dB	Odrazová izolace	Větší nebo rovna 12 dB
Závisí na polarizaci ztráta	Menší nebo rovno 0.2dB	Polarizační režim disperze	Menší nebo rovno 0.2ps
Směrovost	Větší nebo rovno 50 dB	Návratová ztráta	Větší nebo rovno 45 dB
Manipulace s optickým výkonem	Větší nebo rovno 500	Teplota	Provoz:-40 až +85 stupňů Skladování:-40 až +85 stupňů
Typ vlákna	SMF-28e	Rozměr balení	∮5,5 x 34 mm

Poznámka:
1) Všechny specifikace jsou založeny na zařízeních bez konektorů a jsou zaručeny vlnovou délkou, polarizací a teplotou.
2) Hodnoty PMD a chromatické disperze jsou zaručeny designem.3) Specifikace se mohou bez upozornění změnit.

Informace pro objednání

RD-D	- Balíček	-Konektor Typ	U/A	- Plán kanálu	- Typ vlákna	- Délka vlákna	-50G
	S: Ocel	0: Žádný konektor	U: UPC	C19	25: 250um vlákno	005: 0.5+/-0.1m	50G: 50GHZ
	G: Sklo	1: LC	A: APC	C20	90: 900um vlákno	01: 1.0+/-0.1m
		2: SC		C21		ostatní
		3: FC		ostatní
		4: Ostatní

Příklad:RD-DS1U-C19-2505-50G: 3Port 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M Fibre Steel.

FAQ

Otázka: Co je 3-port 50GHz DWDM ITU komponenta?

Odpověď: 3-port 50GHz DWDM ITU komponenta je typ optické komponenty, která umožňuje multiplexování (kombinování) a demultiplexování (oddělování) více vlnových délek světla v rámci optické sítě. Je navržen pro provoz v rámci sítě ITU (International Telecommunication Union), která specifikuje sadu standardních vlnových délek pro použití v optické komunikaci.

Otázka: Jaká je ztráta vložení 3-portu 50GHz DWDM ITU komponenty?

Odpověď: Ztráta vložení přenosu {{0}}portu 50GHz DWDM ITU komponenty je obvykle menší než 0,8 dB; vložná ztráta odrazem menší než 0,40 dB.
