Vlastnosti produktu
OSFP sériová optika Rozhraní
●4x100G PAM4 přečasované 400GAUI-4 elektrické rozhraní
● Aktivní optický kabel
●4 kanálová pole VCSEL a 4 kanálová pole fotodetektorů PIN
●Maximální délka spoje 60 m na OM3 nebo 100 m na OM4
Vyhovuje OSFP MSA
● Hot Pluggable OSFP Form factor
● V souladu se specifikací modulu OSFP Rev 5.0
●Vyhovuje CMIS 5.2
Podpěra, podpora Protokol
●Kompatibilní s IEEE 802.3db
●Vyhovuje IEEE 802.3ck
Nízký Spotřeba energie
●Méně než 8W v teplotním rozsahu 0 až 70 stupňů
Aplikace
● 400GBASE-SR4 400G Ethernet
●Datové centrum
Populární Tagy: 400g osfp sr4 mm mpo12 optický transceiver, Čína 400g osfp sr4 mm mpo12 optický transceiver výrobci, dodavatelé, továrna
Absolutní maximální hodnocení
|
Parametr |
Symbol |
Min |
Max |
Jednotka |
|
Skladovací teplota |
Ts |
-40 |
85 |
.C |
|
Provozní teplota pouzdraRature |
Horní |
0 |
70 |
.C |
|
Relativní Vlhkost (bez kondenzace) |
RH |
15 |
85 |
% |
|
Napájecí napětí |
Vcc |
-0.5 |
3.6 |
V |
|
Práh poškození přijímače, per pruh |
PRdmg |
5 |
Dbm |
Doporučené provozní podmínky
|
Parametr |
Symbol |
Min |
Max |
Jednotka |
|
Teplota provozního pouzdraeraturace |
Horní |
0 |
70 |
.C |
|
Relativní Vlhkost (nekondenzující) |
RH |
15 |
85 |
% |
|
Napájecí napětí |
Vcc |
3.135 |
3.465 |
V |
|
Celkový Spotřeba energie |
PC |
- |
8 |
W |
|
Napájecí proud za konec |
2.55 |
A |
||
|
Bit Hodnotit |
BR |
425 |
Přenosy dat za sekundu |
|
|
Délka vlákna zapnuta OM3 Fondy peněžního trhu |
60 |
m |
||
|
Délka vlákna zapnuta OM4 Fondy peněžního trhu |
100 |
m |
||
|
I2C Hodiny Frekvence |
0 |
400 |
kiloherth |
Poznámky:
1. Za podmínek provozního napájecího napětí 3,465 V a teploty pouzdra 70 stupňů
Optické rozhraní vysílače
|
Parametr |
Symbol |
Min |
Typický |
Max |
Jednotka |
|
|
Rychlost přenosu dat na jízdní pruh |
DR |
53.125 |
GBd |
|||
|
Modulační formát |
PAM4 |
|||||
|
Středová vlnová délka 1 |
λ |
840 |
860 |
868 |
Nm |
|
|
RMS spektrální šířka |
σ |
0.6 |
Nm |
|||
|
Průměrný startovací výkon, každý pruh |
Pavg |
-4.6 |
4 |
dBm |
||
|
Optický výkon OMA, každý pruh, max |
POMA |
3.5 |
Dbm |
|||
|
OMAouter, každý jízdní pruh min |
max (TECQ, TDECQ)<1.8 dB |
max [-2,6 , max(TECQ,TECQ) –4,4] |
Dbm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Vysílač a uzávěr rozptylového oka (TDECQ), každý jízdní pruh |
TDECQ |
4.4 |
dB |
|||
|
Uzávěr oka vysílače pro PAM4 (TECQ), každý jízdní pruh |
TECQ |
4.4 |
dB |
|||
|
Poměr vymírání |
ER |
2.5 |
dB |
|||
|
Vychýlení výkonu vysílače, každý jízdní pruh |
2.3 |
Dbm |
||||
|
Tolerance optické návratnosti |
ORLT |
14 |
dB |
|||
|
Optické napájení pro TX DISABLE |
-30 |
dBm |
||||
|
Obklopený tokb2 |
Větší nebo rovno 86 % při 19 um Méně než nebo rovno 30 % při 4,5 um |
|||||
Poznámky:
1. Definováno podle výkonu použitého laseru.
2. Měřeno na vlákno typu A1a.2 nebo A1a.3 nebo A1a.4, 50 um, v souladu s IEC 61280-1-4
Optické rozhraní přijímače
|
Parametr |
Symbol |
Min |
Typický |
Max |
Jednotka |
|
|
Rychlost přenosu dat na jízdní pruh |
BR |
53.125 |
Gbd |
|||
|
Modulační formát |
PAM4 |
|||||
|
Středová vlnová délka 1 |
λ |
842 |
885 |
948 |
Nm |
|
|
Práh poškození |
5 |
Dbm |
||||
|
Průměrný výkon příjmu, každý pruh |
-6.4 |
4 |
Dbm |
|||
|
Příjem energie, každý pruh (OMAouter) |
Dbm |
|||||
|
Odrazivost přijímače |
Rr |
dB |
||||
|
Citlivost přijímače, každý pruh1 |
RS max.=(-4,6, TECQ –6,4) |
Dbm |
||||
|
Zvýšená citlivost přijímače, každý pruh |
-2 |
Dbm |
||||
|
Rx LOS |
Tvrdit |
-15 |
Dbm |
|||
|
De-tvrdit |
-7.5 |
Dbm |
||||
|
Hystereze |
0.5 |
5 |
dB |
|||
Poznámky:
1. Citlivost přijímače je informativní a je definována pro vysílač s hodnotou TECQ. Měřeno signálem testu shody na TP3 pro BER=2.4E-4 Pre-FEC.
Informace pro objednání
|
Číslo dílu |
Popis |
|

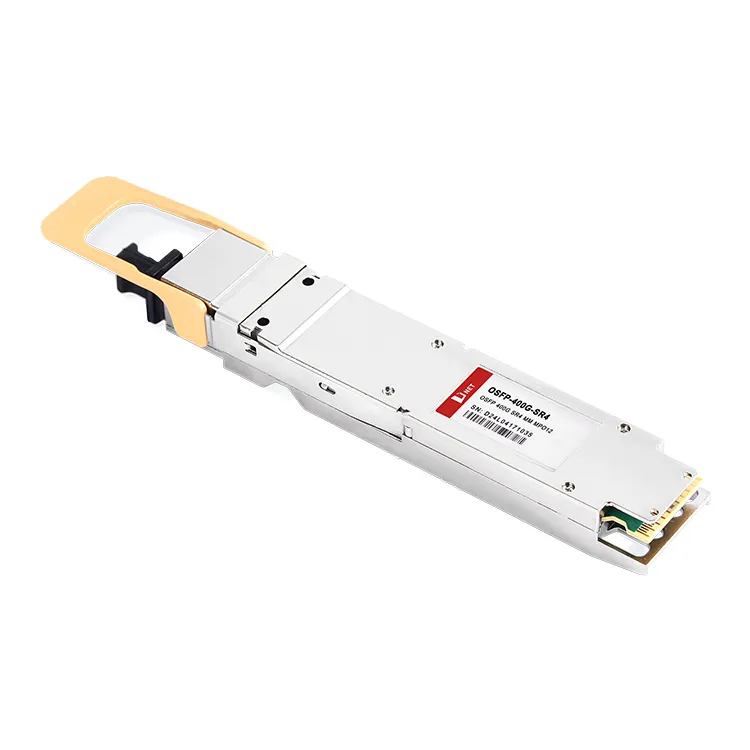

OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
FAQ
Otázka: Jaký druh konektorů používá 400G OSFP SR4?
Otázka: Jaké přenosové rychlosti může 400G OSFP SR4 podporovat?
