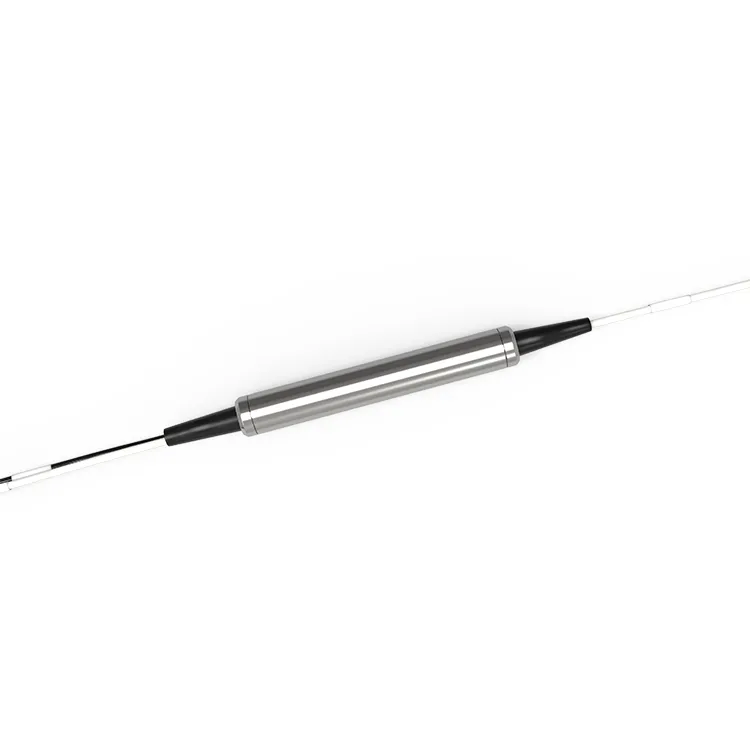

Pasivní komponent FWDM Filter TX1550 RX1310 1490

FWDM je klíčovou součástí optických komunikačních systémů, jako jsou Fiber-to-the-Home (FTTH) a telekomunikační sítě. Umožňuje efektivní přenos dat na delší vzdálenosti s minimální degradací signálu. TX signál na 1550nm se běžně používá pro komunikaci z optických vláken na dlouhé vzdálenosti kvůli jeho nižší rychlosti útlumu ve srovnání s kratšími vlnovými délkami. Na druhé straně signály RX při 1310nm a 1490nm se běžně používají v pasivních optických sítích (PON) pro přenos na krátkou až střední vzdálenost.

Odeslat dotaz

Popis

Technické parametry

Popis produktu

Pasivní komponent FWDM Filter TX1550 RX1310 1490 je vysoce účinný a spolehlivý komponent pro optickou komunikaci navržený k oddělení a kombinaci vlnových délek s různými úrovněmi výkonu. Díky použití technologie optického dělení rozděluje signály do různých vlnových délek pro přenos, čímž zvyšuje efektivitu komunikace a zajišťuje stabilnější přenos dat. To výrazně zvyšuje celkový výkon optického komunikačního systému. Najde široké využití v optických zesilovačích a CATV aplikacích.

Populární Tagy: fwdm filter tx1550 rx1310 1490 pasivní součástka, Čína fwdm filter tx1550 rx1310 1490 výrobci pasivních součástek, dodavatelé, továrna

Specifikace produktu

Vlnová délka	TX1550 RX1310/1490nm	Technologie	TFF (tenký film filtr)
Propustné pásmo	1540-1650nm	Odraz	1260~1360&1480~1500
Zvlnění pasu	Menší nebo rovno 0.30dB	IL @ Pásmo prověrky	Menší nebo rovno 0,60dB
Zvlnění reflexního pásu	Menší nebo rovno 0.20dB	IL @ Odraz	Menší nebo rovno 0,40dB
Izolace přenosu (adj channel)	Větší nebo rovna 30 dB	Izolace přenosu (kanál bez úprav)	Větší nebo rovno 50 dB
Odrazová izolace	Větší nebo rovna 15 dB	Ztráta závislá na polarizaci	Menší nebo rovno 0.1dB
Polarizační vidová disperze	Menší nebo rovno 0.2ps	Tepelná stabilita	Menší nebo rovno 0.005N
Směrovost	Větší nebo rovno 50 dB	Návratová ztráta	Větší nebo rovno 45 dB
Manipulace s optickým výkonem	Menší nebo rovno 500 mW	Teplota	Provoz -40 do 85 stupňů Skladování -40 do 85 stupňů
Typ vlákna	SMF-28e	Rozměr balení	Ocel ∮5,5 x L34mm ABS 90 * 20 * 10 nm

Poznámka.
1) Všechny specifikace jsou založeny na zařízeních bez konektorů a jsou zaručeny vlnovou délkou, polarizací a teplotou.
2) Hodnoty PMD a chromatické disperze jsou zaručeny konstrukcí.
3) Specifikace se mohou bez upozornění změnit.

Informace pro objednání

FW	- Balíček	- Typ konektoru	U/A	-55	- Typ vlákna	- Délka vlákna
	S: Ocel	0: Žádný konektor	U: UPC	55: 1550 nm	9: 0.9mm vlákno	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Ostatní	2: SC			30:2,0 mm	ostatní
		3: FC			Ostatní
		4: Ostatní

FAQ

Otázka: Co znamená FWDM TX 1550nm RX 1310 / 1490nm?

A: Toto FWDM zařízení může přijímat signál 1310nm nebo 1490nm a současně vysílat signál 1550nm. Účelem je přenášet více signálů na jednom vláknu.

Otázka: Jaké rychlosti přenosu dat podporuje FWDM TX 1550nm RX 1310 / 1490nm?

Odpověď: Zařízení podporuje různé rychlosti přenosu dat, včetně 1Gbps, 10Gbps, 40Gbps a 100Gbps atd.

Otázka: Jaká je role FWDM TX 1550nm RX 1310 / 1490nm?

Odpověď: Zařízení může oddělit signál 1310nm nebo 1490nm od signálu 1550nm, aby se snížilo mezisignální rušení a zlepšila kvalita signálu během přenosu.
