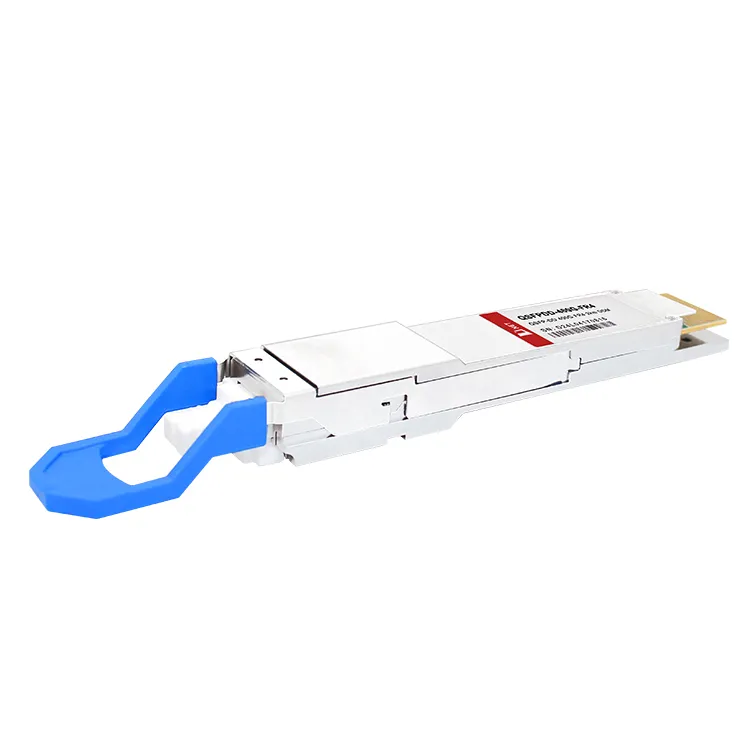

Vlastnosti produktu
●Vyhovuje QSFP-DD MSA
●4 CWDM pruhy MUX/DEMUX design
●Vyhovuje specifikaci 100G Lambda MSA 400G-FR4
●Maximální spotřeba 10W
●Přenos až 2 km přes jednorežimové vlákno (SMF) s FEC
●Jeden zdroj +3.3V
●Duplexní LC konektor
●Stížnost RoHS
Aplikace
●400G BASE-FR4 Ethernet
●Propojení datového centra
●Propojení InfiniBand
●Podnikové sítě
Populární Tagy: 400g qsfp-dd fr4 2km optický transceiver, Čína 400g qsfp-dd fr4 2km optický transceiver výrobci, dodavatelé, továrna
Absolutní maximální hodnocení
|
Parametr |
Symbol |
Min |
Max |
Jednotky |
|
Skladovací teplota Randěl |
Tsrg |
-40 |
+85 |
stupeň |
|
Napájecí napětí |
Vcc |
0 |
4 |
V |
|
Relativní Vlhkost |
RH |
10 % do 90% nekondenzující |
||
Doporučené provozní podmínky
|
Parametr |
Symbol |
Min |
Max |
Jednotky |
|
Skladovací teplota Randěl |
Tsrg |
-40 |
+85 |
stupeň |
|
Napájecí napětí |
Vcc |
0 |
4 |
V |
|
Relativní Vlhkost |
RH |
10 % do 90% nekondenzující |
||
Optické specifikace vysílače
|
Vysílač Parametr |
Pruh |
Min |
Typický |
Max |
Jednotky |
||||
|
Průměrný startovací výkon na dráhu |
-3.3 |
3.5 |
dBm |
||||||
|
Celkový Průměrný startovací výkon |
9.3 |
dBm |
|||||||
|
Dutterova optická modulace Amplituda (OMA vnější), každý pruh |
-0.3 |
3.7 |
dBm |
||||||
|
Rozdíl ve startovací síle mezi jakýmikoli dva jízdní pruhy (OMA vnější) |
4 |
dB |
|||||||
|
Průměrný startovací výkon na pruh @TX vypnutý stav |
-20 |
dBm |
|||||||
|
Spusťte napájení v OMA vnější mínus TDECQ, každý pruh pro ER Větší nebo rovno 4,5 dB pro ER<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Vysílač a disperzní uzávěr oka pro PAM4, každý pruh |
3.4 |
dB |
|||||||
|
Poměr vymírání |
3.5 |
dB |
|||||||
|
Relativní intenzita hluku (OMA) |
-136 |
dB/Hz |
|||||||
|
Poměr potlačení bočního režimu (SMSR) |
30 |
dB |
|||||||
|
Tolerance optické návratnosti |
17.1 |
dB |
|||||||
|
Odrazivost vysílače |
-26 |
dB |
|||||||
|
Přesnost monitorování výstupního výkonu vysílače |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), každý pruh |
3.4 |
dB |
|||||||
|
Doba přechodu vysílače |
17 |
ps |
|||||||
Vysokorychlostní elektrické specifikace
|
Parametr |
Min |
Typický |
Max |
Jednotky Poznámky |
|
|
Charakteristiky elektrického výstupu přijímače na TP4 |
|||||
|
Rychlost signalizace na jízdní pruh |
26.5625 |
GBd |
|||
|
AC výstup v běžném režimu napětí (RMS) |
17.5 |
mV |
|||
|
Diferenční špičkové výstupní napětí |
900 |
mV |
|||
|
Near-end ESMW (symetrie očí šířka masky) |
0.265 |
UI |
|||
|
Blízký konec Výška oka, diferenciál |
70 |
mV |
|||
|
Vzdálený konec ESMW (symetrie očí šířka masky) |
0.2 |
UI |
|||
|
Výška oka na vzdáleném konci, diferenciál |
30 |
mV |
|||
|
Poměr ISl prekurzoru na vzdáleném konci |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
Společné pro diferenciální režim |
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
||
|
15-6protokol 10 (f/25.78) |
dB |
12.{1} GHz |
|||
|
Nesoulad zakončení diferenciálu |
10 |
% |
|||
|
Doba přechodu (min, 20 % až 80 %) |
9.5 |
ps |
|||
|
Stejnosměrné napětí v běžném režimu |
-350 |
2850 |
mV |
||
|
Vysílač elektrický vstupní charakteristikas na TP1 |
|||||
|
Rychlost signalizace, na jízdní pruh |
26.5625 |
GBd |
|||
|
Diferenciální tolerance vstupního napětí pk-pk |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
|||
|
15-6protokol 10 (f/25.78) |
dB |
12.{1} GHz |
|||
|
Nesoulad zakončení diferenciálu |
10 |
% |
|||
|
Test zátěžového vstupu modulu |
Podle sekce 120E.3.4.1 IEEE802.3bs |
||||
|
Jednostranný rozsah tolerance napětí |
-0.4 |
3.3 |
V |
||
|
Běžné napětí |
-350 |
2850 |
mV |
||
Informace pro objednání
|
Číslo dílu |
Popis |
|
QDD-400G-FR4 |
Optický transceiver 400G QSFP-DD FR4 |
FAQ
Otázka: Podporuje 400G QSFP-DD FR4 připojení za provozu?
Otázka: Jak daleko může 400G QSFP-DD FR4 přenášet data?
Otázka: Jak se přenáší 400G QSFP-DD FR4?
