Popis

Technické parametry

Funkce

● Vyhovuje IEEE Std 802.{1}} Gigabit
Ethernet 1000Base-LX
● Specifikace podle SFF-8074i a
SFF-8472, revize 9.5
● K dispozici digitální diagnostické monitorování
● Nechlazený 1310nm Fabry-Perot (FP) laser
● Obousměrné datové spoje až 1,25 Gb/s
● Vyhovuje duplexnímu LC konektoru
● Jeden napájecí zdroj +3.3V DC
● Půdorys SFP připojitelný za provozu
● Certifikace laserové bezpečnosti třídy 1
● Možnosti provozní teploty
-(Komerční) -10oC až +70oC
-(Extended) -10oC až +85oC
-(Průmyslové) -40oC až +85oC
● Až 10 km na 9/125µm SMF
● V souladu s RoHS

Aplikace

● 1,25 Gb/s Ethernet 1000Base-LX
● Fibre Channel 1,0625 Gb/s
● Podnik Směrovač

Detaily produktu

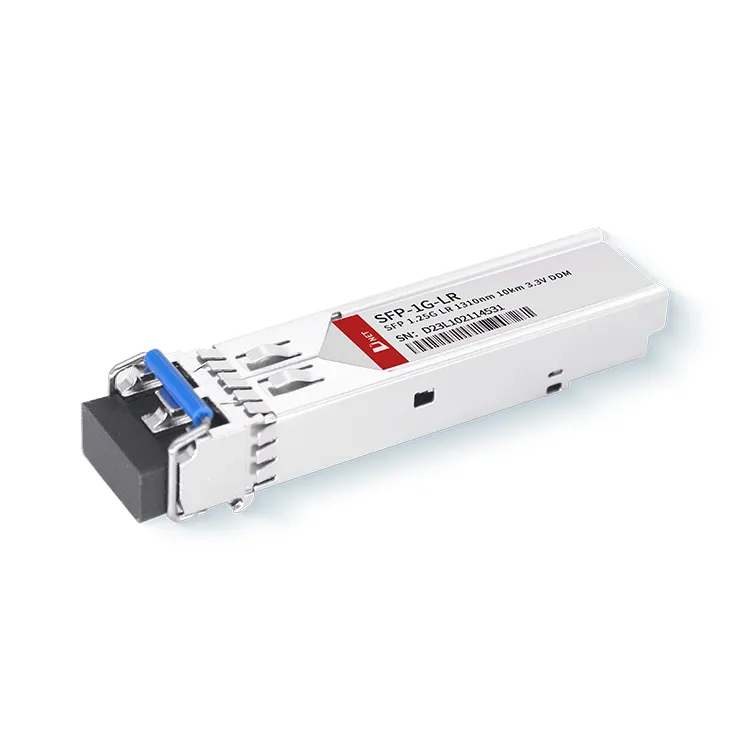

Optický modul 1,25G 1310nm 10km SFP je všestranné a spolehlivé řešení pro optické komunikační sítě, které nabízí vysokorychlostní přenos dat na dlouhé vzdálenosti s vynikající kvalitou signálu a stabilitou. Jsou kompatibilní s IEEE Std 802.{{{101} 6}} Gigabit Ethernet 1000Base-LX a Fibre Channel FC-PI-2 Rev.8.0.

Populární Tagy: SFP 1G 1000base LR 10km 1310nm, Čína SFP 1G 1000base LR 10km 1310nm výrobci, dodavatelé, továrna

Absolutní maximální hodnocení

Namáhání přesahující absolutní maximální hodnoty může způsobit trvalé poškození zařízení. Toto jsou pouze absolutní hodnocení stresu. Funkční provoz zařízení nepředpokládá tyto ani žádné jiné podmínky nad rámec podmínek uvedených v provozních částech datového listu. Vystavení absolutním maximálním hodnotám po delší dobu může nepříznivě ovlivnit spolehlivost zařízení.

Parametr	Symbol	MinModerátor	MaxModerátor	Jednotka
Skladovací teplota	T_S	-40	85	^oC
Relativní vlhkost	RH	5	95	%
Napájecí napětí	V_CC	-0.5	4.0	V

Doporučené provozní podmínky

Parametr		Symbol	Min	Typ	Max	Jednotka
Teplota provozního pouzdra	DNET-03S10-31	T_C	-10	25	70	^oC
Teplota provozního pouzdra	DNET-03S10-31I	T_C	-40	25	85	^oC
Napájecí napětí		V_CC	3.135	3.3	3.465	V
Rychlost přenosu dat		-	-	1.25 1.0625	-	Gb/s

Elektrické charakteristiky transceiveru

Parametr	Symbol	Minimální	Typický	Maximum	Jednotka	Poznámky
Napájecí proud modulu	Icc	-	-	220	miliampér	-
Diferenciální vstup vysílače Napětí (TD +/-)	-	300	-	2200	Mv_P-P	1
Diferenciální výstupní napětí přijímače (RD +/-)	-	600	-	1200	Mv_P-P	2
Nízká rychlost výstupu: Porucha vysílače (TX_FAULT) / Ztráta signálu (LOS)	VOH	2.0	-	Vcc	V	3
	VOL.	0	-	0.8	V	-
Nízkorychlostní výstup: Vysílač deaktivovat (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Poznámky
1. Interně AC připojeno a ukončeno na 100Ω diferenciální zátěž.
2. Interně AC vázaný, ale vyžaduje 100Ω diferenciální zakončení nebo interní pro Serializér/Deserializér.
3. Vytáhněte externě s odporem 4,7KΩ-10KΩ na hostitelské desce k VCCT,R.
4. Mod_Def1 a Mod_Def2 musí být vytaženy externě s odporem 4,7KΩ-10KΩ na hostitelské desce na V_CCT,R.

Optické vlastnosti vysílače

Parametr	Symbol	Minimální	Typický	Maximum	Jednotka	Poznámky
Spusťte Optical Power	Po	-9	-6	-3	Dbm	-
Středový rozsah vlnových délek	λc	1270	1310	1355	Nm	-
Poměr vymírání	EX	9	-	-	dB	-
Spektrální šířka (RMS)	Δλ	-	-	4	Nm	-
Totální nervozita	TJ	-	-	266	PS	-
Penalta za disperzi	-	-	-	1	dB	-
Čas optického vzestupu/klesání	T_stoupat/T_podzim	-	-	260	PS	-
Pout @TX-Disable Asserted	P_vypnuto	-	-	-45	Dbm	-

Informace pro objednání

Číslo dílu	Popis
SFP-1G-10KM	1,25 Gb/s Single-Mode SFP Transceiver 1000BASE-LX

Popis produktů

1. Jaké pásmo je 1310nm?
Odpověď: Patří do „o-pásma“, používá vláknové vlnové délky 1260–1360nm, 1310nm diodové lasery.

2. Jak daleko může 1G LX SFP zajít?
A: 1,25 Gb/s Single-Mode SFP Transceiver 1000BASE-LX, je to standardní 1310nm LX SFP optický modul a přenosová vzdálenost může dosáhnout až 10 km. Pracuje při datové rychlosti 1,25 Gbps.

3. Co znamená LX na SFP?
Odpověď: LX představuje přenos na velkou vzdálenost, pracuje při {{0}}nm (obvykle 1310nm), je kompatibilní s IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX a Fibre Channel FC-PI{{ 7}} Rev.8.0.
