Detaily produktu

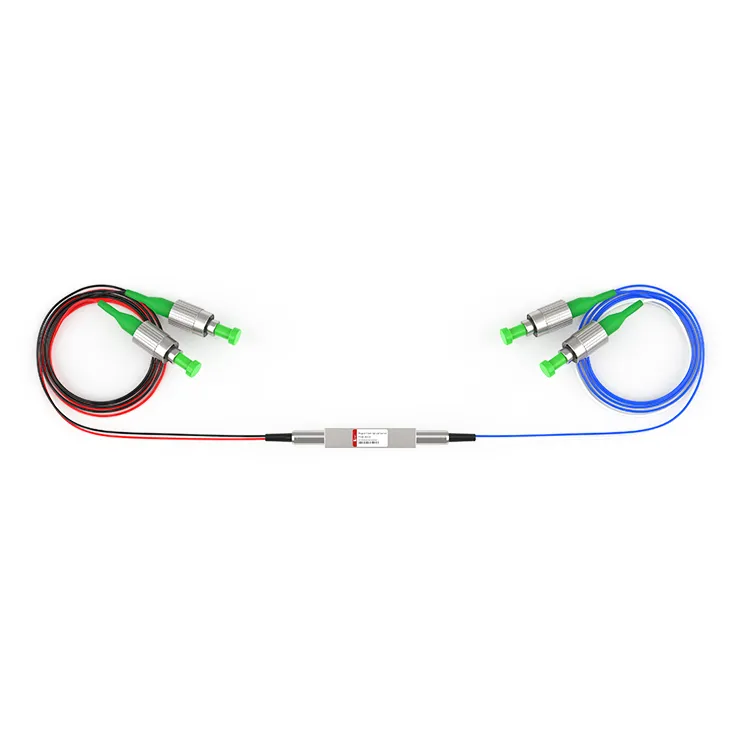

Magneto-optický spínač je široce používán v leteckých zařízeních, systémových monitorovacích a snímacích systémech s extrémně stabilním blokovacím režimem a vysokou spolehlivostí. D-NET je továrna specializující se na výzkum a vývoj, výrobu a prodej optických komunikačních zařízení a zařízení, které mohou poskytovat služby OEM, a magnetooptické přepínače mohou podporovat zakázkovou výrobu.
Populární Tagy: m2x2 magneto-optický spínač, Čína m2x2 výrobci magneto-optických spínačů, dodavatelé, továrna
Specifikace výkonu
|
Parametry |
Jednotka |
Specifikace |
|
Rozsah vlnových délek |
Nm |
1520 ~ 1580 |
|
Testovací vlnová délka |
Nm |
1550 |
|
Ztráta vložení1, 2 |
dB |
Menší nebo rovno 1,2 |
|
TDL |
dB |
Menší nebo rovno 0.30 |
|
PDL |
dB |
Menší nebo rovno 0.20 |
|
Návratová ztráta |
dB |
Větší nebo rovno 50 |
|
Přeslechy |
dB |
Obousměrné Větší nebo rovno 20 |
|
Jednosměrné Větší nebo rovno 35 |
||
|
Opakovatelnost |
dB |
Menší nebo rovno ±0.01 |
|
Čas přepínání |
nás |
Menší nebo rovno 100 |
|
Doba trvání pulsu |
nás |
Větší nebo rovno 200 |
|
Trvanlivost |
Cykly |
Větší nebo rovno 10 miliardám |
|
Typ přepínače |
SODÍK |
Západka |
|
Provozní proud |
miliampér |
Menší nebo rovno 200 |
|
Maximální optický výkon |
Mw |
Menší nebo rovno 500 |
|
Provozní teplota |
stupeň |
-5 ~ +70 |
|
Skladovací teplota |
stupeň |
-40 ~ +85 |
|
Dimenze |
mm |
(L)34.0×(W)7.5×(H)7.5 ±0.2 |
Poznámka
1. Test při pokojové teplotě a SOP.
2. Bez konektorů, 0.2dB pro jeden pár konektorů.
Mechanické rozměry (jednotka: mm)
Elektrický pohon
Funkční schéma
Informace pro objednání
FSW-M2x2-□-□-�-□-□-�-□
|
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
|
Typ přepínače |
Typ vlákna |
Napětí |
Vlnová délka |
TrubkaTyp |
Vlákno Délka |
Konektor |
|
B: Obousměrný U: Jednosměrný |
SM: SM, 9/125 X: Ostatní |
2.5: 2.5V 5.0 5.0V |
1550: 1550 nm X: Ostatní |
250:250 um 900:900 um X: Ostatní |
05: 0,5 m±5 cm 10: 1,0m±5cm X: Ostatní |
OO: Žádný FC: FC/PC FA: FC/APC SC: SC/PC SA: SC/APC LC: LC/PC X: Ostatní |
