Zvýraznění produktu

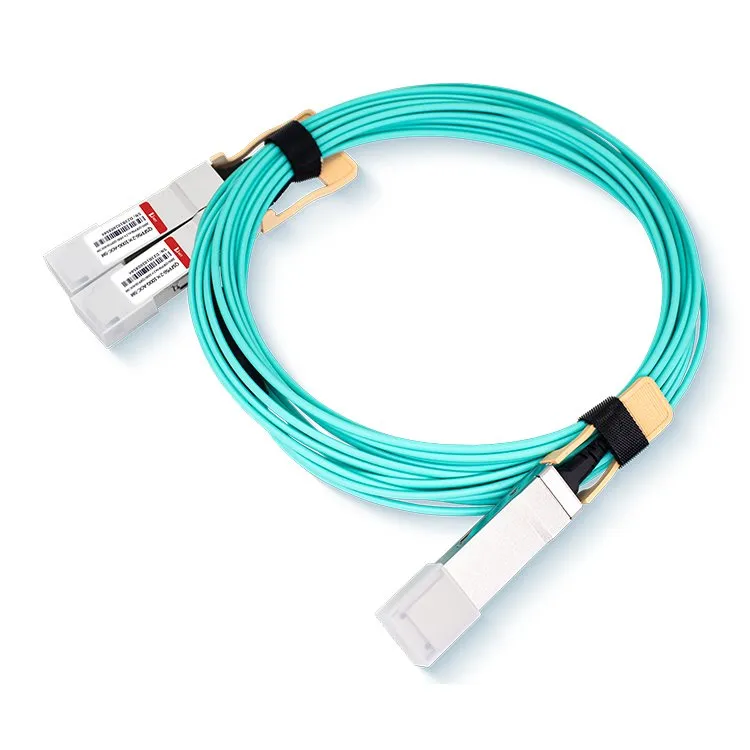

● Aktivní optický kabel s přerušením z QSFP56 200G na dva QSFP28 100G
● Rychlost přenosu dat až 53,125 Gb/s na kanál Modulace PAM4
● Integrované 850nm VCSEL pole a PD pole
● Implementována funkce DDM
● Možnost připojení za provozu
● Nízká ztráta energie,<4W on 200G end, <3W on 100G end
● Rozsah teplot komerčního provozního případu: 0 stupňů až 70 stupňů
● V souladu s ROHS2.0
Aplikace
● Datová centra a cloudové sítě
● Systémy 200G InfiniBand HDR
Populární Tagy: QSFP56 200G na 2X100G přerušovací kabel AOC, Čína QSFP56 200G na 2X100G přerušovací kabel AOC, výrobci, dodavatelé, továrna
Absolutní maximální hodnocení
|
Produkt |
Modula ní |
Protokol |
Nominální sazba |
Specifikace |
|||||
|
Agregát (Gbps) |
Elektrický Uličky (Gbaud) |
Ppm |
Vysoká rychlost Elektrický |
Před FEC Maximální BER |
Odkaz |
||||
|
200G konec |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200 GAUI-4 |
1E-6 za InfiniBand HDR; 2.4E-4 pro 200 GBAS E-SR4 |
0.5 ~ 100m |
|
|
Na 100G konec |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200 GAUI-4 |
|||
|
Parametr |
Symbol |
Jednotka |
Min |
Max |
|
|
Provozní teplota pouzdra |
Nahoru |
stupeň |
0 |
70 |
|
|
Rozsah skladovacích teplot |
Ts |
stupeň |
-40 |
85 |
|
|
Relativní vlhkost |
RH |
% |
0 |
85 |
|
|
Napájecí napětí |
Formát VCC |
V |
-0.5 |
3.6 |
|
Doporučené provozní podmínky
|
Parametr |
Symbol |
Jednotka |
Min |
Typ |
Max |
|
|
Teplota provozního pouzdra Rozsah |
Tca |
Oc |
0 |
/ |
70 |
|
|
Napájecí napětí |
Formát VCC |
V |
3.135 |
3.3 |
3.465 |
|
Definice elektrických portů
|
Parametr |
Symbol |
Jednotka |
Min |
Typ |
Max |
Poznámky |
|
Napájecí napětí |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Spotřeba energie |
PC |
W |
4 |
200G konec |
||
|
3 |
100G konec |
|||||
|
Vysílač |
||||||
|
Vstupní diferenciální impedance |
RIN |
Ω |
80 |
100 |
120 |
|
|
Single Ended Data Input Swing |
VIN |
mVp-p |
90 |
500 |
||
|
Napětí deaktivace přenosu |
VDIS |
V |
2 |
VCCHOST |
||
|
Povolit přenos napětí |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Přenos chybového hlášení napětí |
Moderátor |
V |
2 |
VCCHOST |
||
|
Přenos Fault De-Assert Voltage |
VFDA |
V |
Tvar V |
VEE+0.8 |
||
|
Přijímač |
||||||
|
Swing výstupu dat s jedním koncem |
VOD |
mVp-p |
200 |
500 |
||
|
Chyba LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normální |
VLOSNR |
V |
Tvar V |
VEE+0.8 |
||
|
Nesoulad zakončení diferenciálu |
% |
10 |
||||
|
Komunikace IIC |
||||||
|
Frekvence hodin IIC |
- |
KILOHERTH |
/ |
100 |
400 |
|
|
protahování hodin |
- |
nás |
/ |
/ |
500 |
|
Mapa paměti modulu
Kompatibilní s CMIS rev 4.0/ SFF8636
Informace pro objednání
|
Číslo dílu |
Popis |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC xxM |
FAQ
1. Co je aktivní optický kabel?
Odpověď: Aktivní optický kabel (AOC) je vysokorychlostní kabel pro přenos dat, který integruje technologii optických vláken s elektrickými součástmi a umožňuje přenos datových signálů na delší vzdálenosti. Často se používá v aplikacích, jako jsou datová centra, vysoce výkonné výpočetní systémy a síťové systémy.
2. Jaký je rozdíl mezi aktivními a pasivními kabely?
Odpověď: Stručně řečeno, zatímco aktivní i pasivní kabely slouží k přenosu signálů, aktivní kabely obsahují vestavěné elektronické komponenty pro aktivní správu a vylepšení signálu, zatímco pasivní kabely se pro přenos signálu spoléhají pouze na vlastní vlastnosti vodivého materiálu. .
3. Jaká je maximální délka aktivního optického kabelu?
Odpověď: Maximální délka aktivního optického kabelu se může lišit v závislosti na faktorech, jako je kvalita kabelu, přenosová rychlost a konkrétní použitá technologie. Aktivní optické kabely však mají potenciál dosáhnout výrazně delších přenosových vzdáleností ve srovnání s pasivními kabely. V některých případech mohou aktivní optické kabely dosahovat přenosové vzdálenosti až několik set metrů nebo dokonce kilometrů v závislosti na technologii a aplikaci. Je důležité si uvědomit, že konkrétní maximální délka bude záviset na specifikacích produktu poskytnutých výrobcem aktivního optického kabelu.
